Описание

Signaling Plane Simulation

XproReplay (плоскость сигнализации) поддерживает моделирование как плоскости сигнализации 4G и 5G, так и сетевых элементов медиа-плоскости, а также моделирование интерфейсов и бизнес-процессов между каждым элементом сети. Поддерживает моделирование конкретного NE или всей сети 4G/5G.

Основные функции

• Моделирование элементов сети 4G: UE, eNB, MME, SGW, PGW, HSS и PCRF.
• Моделирование элементов сети 5G: UE, GNB, AMF, SMF, AUSF, UDM, UPF, NRF, PCF, NEF, NSSF, AF, CHF, SCP, SMSF, SEPP…
• Моделирование бизнес-процессов 4G: поддерживает несколько бизнес-процессов, например, присоединение и отсоединение UE, установление сеанса PDU, хэндовер S1, X2, активацию или деактивацию носителя, установление нескольких PDN и другие настройки бизнес-процессов.
• Моделирование бизнес-процессов 5G: поддерживает несколько бизнес-процессов, например, регистрацию и отмену регистрации, настройку/изменение сеанса PDU, передачу данных N2/Xn, бизнес, запускаемый UE/сетью, и другие настройки бизнес-процессов.



Media Plane Simulation

XproReplay (плоскость мультимедиа) может создавать крупномасштабный медиа-трафик с указанными бизнес-моделями и подключаться к тестировщику имитации сигнализации через определенный интерфейс сообщений, а тестер сигнализации отправляет события сигнальных сообщений для запуска генерации медиа-потока, и медиа-потоки поднимаются и опускаются синхронно с онлайн- и офлайн-режимом UE.

Основные функции

• Сверхвысокопроизводительное моделирование медиа-данных: один сервер может выводить медиа-трафик, превышающий 80 Гбит/с, а один UE может поддерживать медиа-трафик до 20 Гбит/с. Объединяя несколько тестеров имитации мультимедиа, можно добиться линейного улучшения масштаба медиа-трафика, например, объединяя четыре тестера имитации мультимедиа для достижения производительности 320 Гбит/с.
• Настройка трафика: поддерживает настройку трафика в соответствии со сценариями и бизнес-моделями, а также смешивание его в соответствии с заданной моделью трафика для создания модели трафика, которая в высокой степени соответствует текущей сети, что делает результаты тестирования более реалистичными.



Автоматизация

Благодаря встроенному стандартному набору вариантов использования 3GPP SCAS (SeCurity Assurance Specifications) XproReplay поддерживает тестирование AMF, SMF, UDM/AUSF, NSSF, NRF, UPF и тестирование интерфейсов N1, N2, N4 и сервисно-ориентированных интерфейсов со стандартными процессами сигнализации. Он поддерживает тестовые случаи для аутентификации, авторизации, атак воспроизведения и других спецификаций основы безопасности базовой сети 5G, а также полностью поддерживает базовые функциональные тестовые случаи 5GC NE.

Основные функции

• Пакетное тестирование: варианты использования выполняются в пакетах, включая базовые функциональные тестовые случаи и тестовые случаи безопасности.
• Автоматическое суждение и вывод: автоматическое суждение и вывод результатов тестирования для вариантов использования.
• Графическое отображение: данные тестового процесса сигнализации отображаются полностью графически, а форма отображения такая же, как у диаграммы SCAS спецификации 3GPP.
• Создание кодека стека протоколов: захват и анализ полного трафика плоскости сигнализации автоматически создает кодек стека протоколов на основе кодека живого сетевого сообщения.



Программно-определяемый тестер

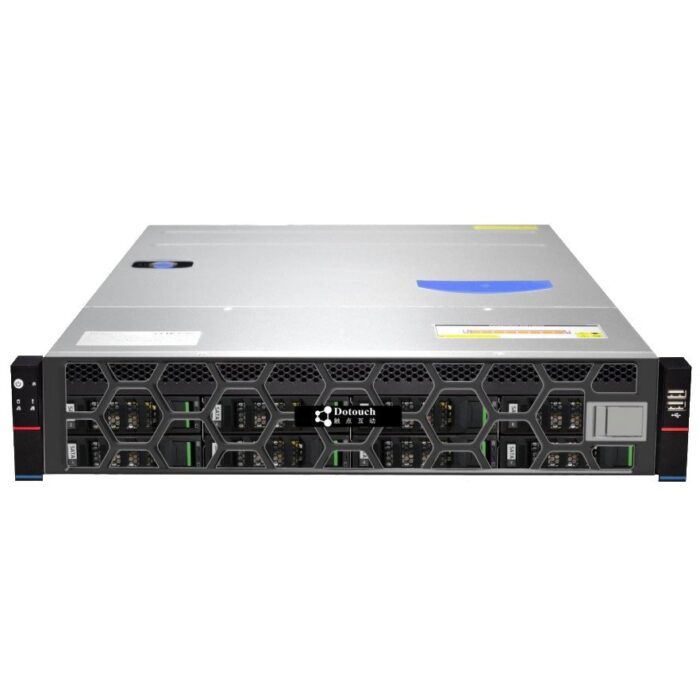

XproReplay — это программно-определяемый тестер, и специальное устройство НЕ требуется. Разделение программного и аппаратного обеспечения для снижения затрат. XproReplay можно развернуть на универсальной аппаратной платформе архитектуры X86. Вы можете приобрести новый сервер X86 или повторно использовать существующие серверы для установки программного обеспечения XproReplay. Вы можете обновить комбинацию оборудования (ЦП, память и сетевую карту) для достижения гибкого сочетания производительности и плотности портов. XproReplay также можно развернуть в ряде частных и публичных облачных вычислительных сред на основе технологий VMware, KVM, OpenStack и Amazon Web Services.

Основные функции

• Поддержка моделирования UE и RAN: eNB, gNB, UE
• Поддержка моделирования ядра 5G: AMF, SMF, AUSF, UDM, UPF, NSSF, NRF, PCF, CHF, AF, SCP
• Поддержка моделирования ядра 4G: MME, SGW, PGW, HSS и PCRF
• Поддержка взаимодействия 4G/5G
• Поддержка мобильности: передача, перенаправление, обратная резекция
• Поддержка новых бизнес-функций 5G R16: моделирование 5G LAN/N19, сеанс Ethernet, моделирование сетевого элемента SCP, двойная аутентификация NPN, NGAP UE-TNLA
• Поддержка завершенных тестовых случаев OPENUPF
• Модули бизнес-моделирования независимы друг от друга и могут настраивать и редактировать поля сигнализации и медиа на месте
• Поддержка нескольких стеков интернет-/промышленных интернет-протоколов: TCP, UDP, SCTP, FTP, HTTP/HTTPS, DNS, SMTP, POP3, IMAP, RTSP, SIP, NETCONFIG, RTP, промышленный контроль и т. д.
• Поддержка сценариев роуминга LBO и HR
• Поддержка SMS через NAS
