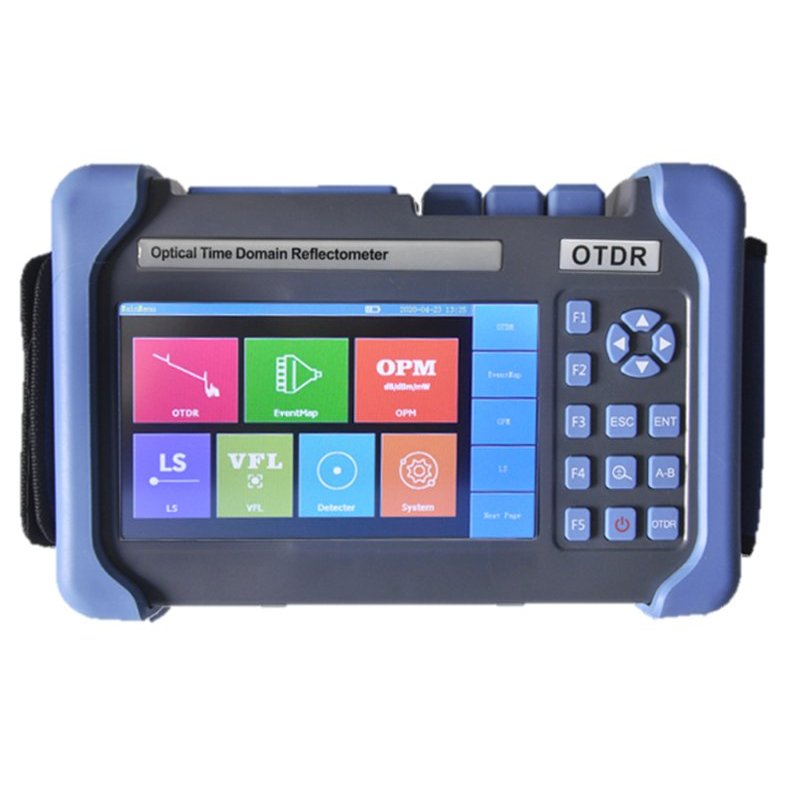

JW3302XR OTDR Оптический рефлектометр
Серия универсальных оптических рефлектометров
Описание
Оптический рефлектометр JW3302XR — это многофункциональный испытательный прибор, разработанный для сетей FTTx. Он в основном используется для измерения длины, потерь при передаче, потерь в соединениях и других физических свойств оптического волокна, а также для определения точки события и точки неисправности в оптоволоконной линии. Он широко используется для инженерного строительства, технического обслуживания и аварийного ремонта в системах оптоволоконной связи, а также для разработки и производственных испытаний оптоволоконных кабелей.
Помимо функции OTDR, JW3302XR OTDR также может быть оснащен измерителем оптической мощности, источником света, функцией визуального обнаружения неисправностей (VFL) и функцией обнаружения вибрации.
Основные функции и особенности оптического рефлектометра JW3302XR
| Дисплей | 7″ цветной сенсорный ЖК дисплей, 800×480, (опционально дополнительная защита) |

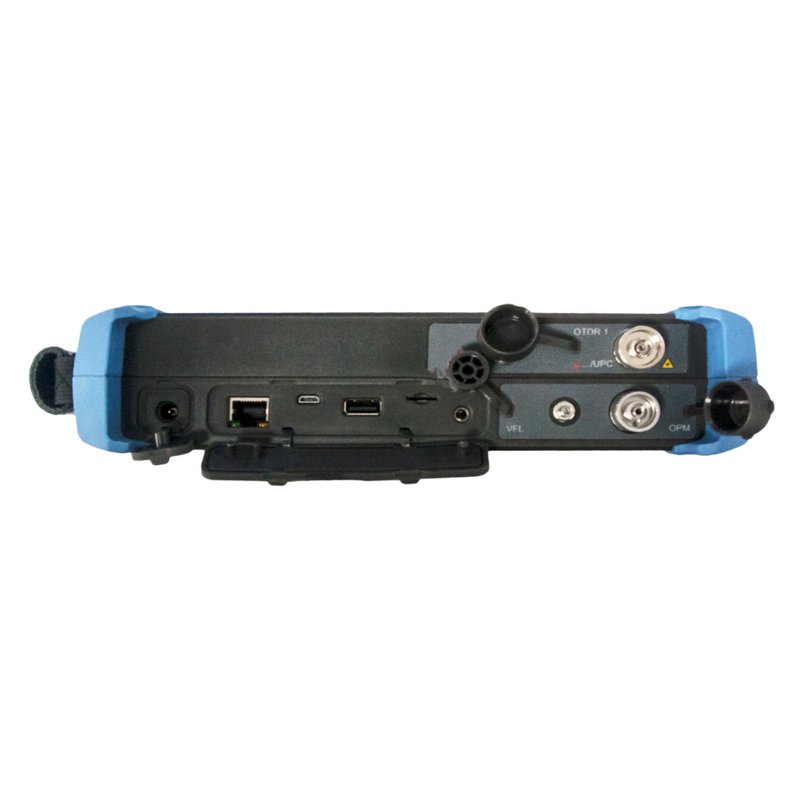

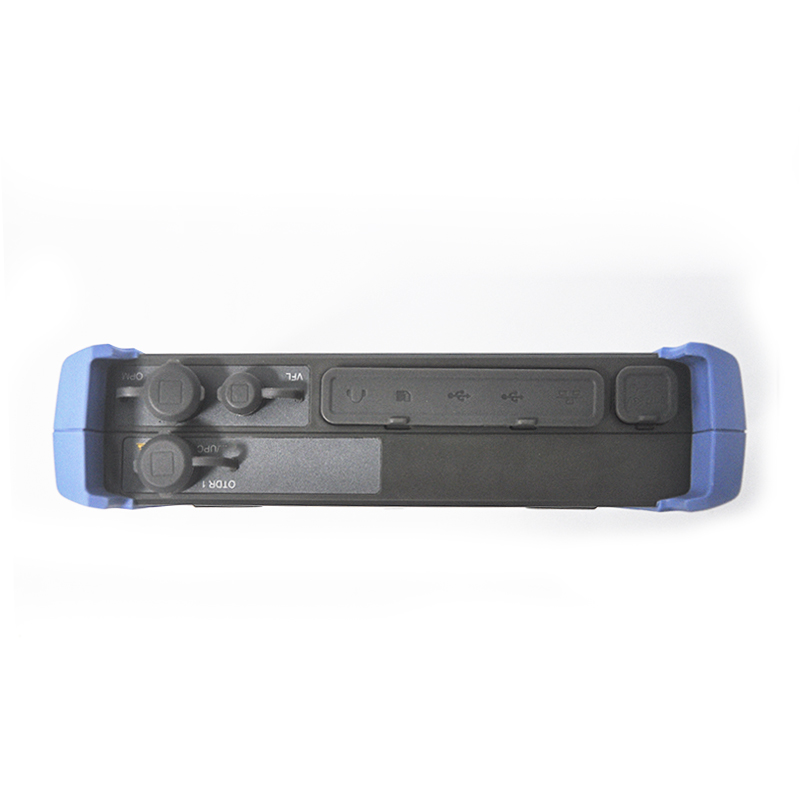

| Интерфейсы | USB, Micro-USB, SD, 10M/100M Ethernet |
| Питание | Адаптер AC/DC; Встроенная Lion батарея: 11.1V, 6800mAh, 75.48Wh |
| Время автономной работы | 8 ч |
| Условия эксплуатации | Рабочая температура: -10…+50℃ (батарея: 5…40℃) Температура хранения: -40…70℃ (батарея: 5…40℃) Относительная влажность: 5…95% (без конденсата) |
| Габириты | 252×180×55 мм (с модулем OTDR) |
| Масса | 1.8±0.2 кг (включая аккумулятор) |
| Язык | Русский, английкий, китайский, корейский |
Технические характеристики модуля OTDR
| Длины волн (nm) | 850, 1300, 1490, 1310, 1550, 1625, 1650 |
| Динамический диапазон | до 46 dB |
| Измеряемое расстояние (км) | 0.4, 0.8, 1.6, 3.2, 8, 16, 32, 64, 128, 256, 512(одномодовый порт и многомодовый порт 1300 nm) 0.4, 0.8, 1.6, 3.2, 8, 16, 32(многомодовый порт 850 nm) |
| Длительность импульса (ns) | 3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480 (одномодовый порт) 3, 5, 10, 30, 80, 160, 320, 640 and 1280 (многомодовый порт 850nm) |
| Индекс рефракции | 1.00000 ~ 1.99999 |
| Коэффициент корректировки длины | 0.80000 ~ 1.00000 |
| Линейность | 0.03dB/dB |
| Разрешающая способность | 0.001dB |
| Коннектор | FC/UPC (опционально: LC/UPC, SC/UPC, ST/UPC) |
| Коннектор | FC/UPC (опционально: LC/UPC, SC/UPC, ST/UPC) |
Технические характеристики измерителя оптической мощности
| Длины волн (nm) | 850/1300/1310/1490/1550/1625/1650 |
| Диапазон мощности | -60dBm…+3dBm или -46dBm…+24dBm |
| Неопределенность калибровочной точки | Лучше 0.22dB (-25dBm, CW, 1310/1550nm) |
| Погрешность | ±5% (-25dBm、CW) |
| Неопределенность измерения мощности | Лучше ±1.5dB |
Модели
| Модель | Длины волн | Динамический диапазон | Мертвая зона по событию (м) | Мертвая зона по затуханию (м) |
| JW3302XR | 1310/ 1550nm | 32 / 30 | 1.5 | 8 |
| JW3302XR | 1310/ 1550nm | 37 / 36 | 1.5 | 8 |
| JW3302XR | 1310/ 1550nm | 42 / 40 | 0.8 | 4.5 |
| JW3302XR | 1310/ 1550nm | 45 / 42 | 0.8 | 4.5 |
| JW3302XR | 1310/1550/1625nm | 37/35/35 | 1.5 | 8 |
| JW3302XR | 1310/1490/1550nm | 37/35/35 | 1.5 | 8 |
| JW3302XR | 1310/1550/1625nm | 42/40/40 | 0.8 | 4.5 |
| JW3302XR | 1310/1550/1625nm | 45/42/42 | 0.8 | 4.5 |
| JW3302XR | 850/1300/1310/1550nm | 28/26/37/36 | 1.5 | 8 |
| JW3302XR | 850/1300/1310/1550nm | 26/34 /42/45dB | 1.5 | 8 |
Детали
| Бренд | Joinwit |
|---|---|
| Тип | Тестовая платформа |
