Описание

В некоторых сценариях может быть уже существующая антенна GNSS в месте, где кабели GNSS будут достаточно короткими, чтобы их можно было недорого и легко установить. В такой ситуации наиболее экономичным решением является обеспечение точного времени и фазы с помощью недорогого гроссмейстера IEEE 1588 PTP, подключенного к внешней антенне GNSS.

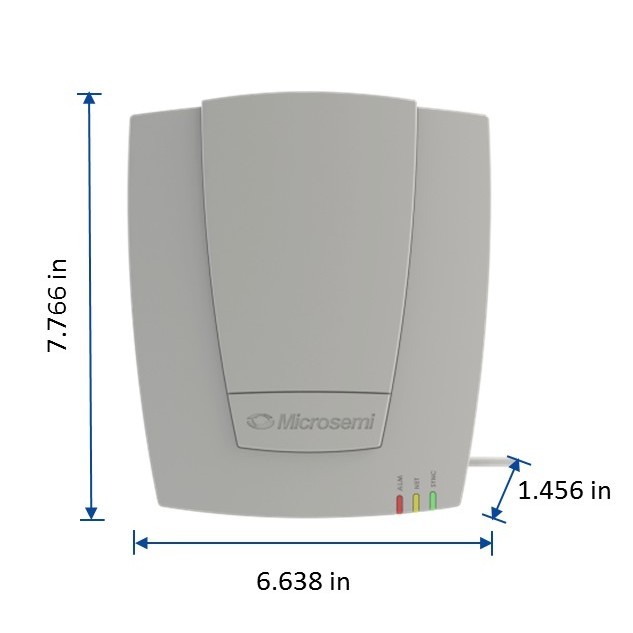

Малый форм-фактор IEEE 1588 IGM grandmaster (IGM 1100x) от Microsemi со встроенным приемником GNSS и внешней антенной обеспечивает точное время в сценариях, где антенна GNSS уже развернута или где ее развертывание было бы рентабельным, например, в небольшом одноместном этажное здание, стеллаж, шалаш или шкаф. Одно Ethernet-соединение используется для управления автоматической настройкой, а Power over Ethernet используется для основных операций IGM и PTP для точной синхронизации eNodeB. Операция plug-and-play с использованием DHCP предназначена для быстрой и простой установки, аналогичной установке обычной точки доступа с внутренней антенной Wi-Fi.

IGM 1100x представляет собой экономически эффективную альтернативу существующим гроссмейстерам 1588, которые, как правило, требуют места, мощности и стоимости.

Microsemi предлагает унифицированное программное обеспечение для всего портфолио IGM grandmaster, облегчая операторам мобильной связи уплотнение благодаря расширенным возможностям управления, большей надежности благодаря резервному копированию GPS, большей масштабируемости с IPv6 и расширенной поддержке клиентов. IGM идеально подходит для мобильных граничных развертываний в кабельных средах LTE-A, 5G и DOCSIS3.1.

Новая аппаратная модель: IGM Plus для версии 3.0

Версия 3.0 включает новую аппаратную модель с модернизированным приемником GNSS, добавляющим поддержку Galileo и QZSS, а также модернизированный осциллятор mini OCXO для улучшенного учета времени и производительности удержания.

Новые возможности программного обеспечения для версии 3.0

• Повышенная масштабируемость до 60 клиентов PTP
• Поддержка IPv6 OAM/Management в дополнение к поддержке IPv6 для трафика PTP
• Автоматическая настройка большого количества устройств с Zero Touch Provisioning (ZTP) через DHCP (опция 43)
• Расширенная поддержка конфигурации отдельных устройств с полным интерфейсом командной строки

Основные преимущества IGM 1100x

• Использует существующие антенны GNSS, когда они доступны
• Малый форм-фактор 1588 PTP гроссмейстер
• Обеспечивает наиболее экономичное развертывание мини-гроссмейстеров на самом краю мобильных сетей
• Функции Plug-and-play сокращают время и стоимость развертывания
• Лучшее в своем классе решение для синхронизации
• Подает точное время и фазу в такие места, как стойки, небольшие здания, хижины и шкафы
• Гибкость развертывания (небольшой размер, настенное или потолочное крепление, а также внутри помещений)

Интегрированные функции GNSS Grandmaster (IGM 1100x)

• Малый форм-фактор с одним портом 1 GbE RJ45
• Поддерживаемые профили PTP: ITU-T G.8265.1, ITU-T G.8275.1 (многоадресная передача L2), ITU-T G8275.2 (одноадресная передача L3), Telecom 2008 и Ethernet по умолчанию
• Одношаговые и двухшаговые часы
• Вход и выход синхронного Ethernet (SyncE)
• Уникальная возможность обеспечить резервное копирование GPS, принимая ввод PTP
• APTS, компенсация асимметрии
• Совместимость с первичными эталонными часами (PRTC)
• Увеличена масштабируемость клиента PTP до 60
• Поддержка IPv4 и IPv6 как для PTP, так и для OAM/управления
• Компенсация кабеля в зависимости от длины кабеля GPS
• 802.1Q виртуальные локальные сети
• Приемник ГНСС
• GPS, Глонасс, Beidou, Galileo, QZSS и SBAS
• Время до первого исправления (TTFF) от 10 минут до менее одного часа до блокировки системы
