Описание

Новый прибор времени и частоты SyncServer S650 обеспечивает беспрецедентную гибкость и производительность синхронизации с использованием технологии Microsemi FlexPort™. S650, обозначенный GPS, разработан для современных электронных систем и сетей, которым требуется лучшая в своем классе производительность синхронизации, легко адаптируемая к широкому спектру приложений.
Модульный Microsemi S650 сочетает в себе лучшие инструменты измерения времени и частоты с уникальной гибкостью и мощными сетевыми/безопасными функциями. Уровень гибкости сигнала синхронизации является мощным и может даже устранить необходимость в дополнительном шасси распределения сигналов, поскольку нет ухудшения точного качества когерентных выходных сигналов.

Непревзойденная гибкость

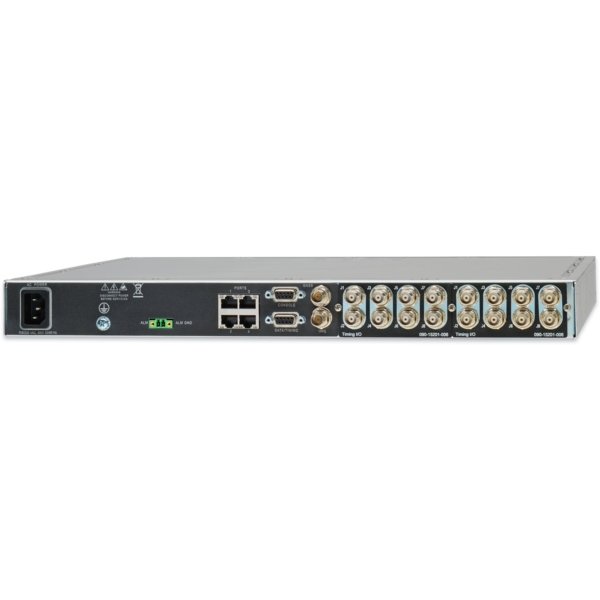

Базовый модуль ввода-вывода синхронизации с восемью разъемами BNC стандартно поставляется с наиболее популярными сигналами ввода-вывода синхронизации (IRIG A, IRIG B, IRIG E, IRIG G, 10 МГц, 1PPS и т. д.). Когда требуется больше гибкости, уникальная опция технологии Microsemi FlexPort позволяет шести BNC выводить любой поддерживаемый сигнал (временные коды, синусоидальные волны, программируемые скорости), все это настраивается в режиме реального времени через безопасный веб-интерфейс. Невероятная конфигурация BNC-by-BNC позволяет очень эффективно и экономично использовать доступное пространство высотой 1U.

Сроки и надежность конструкции

72-канальный приемник GNSS в сочетании с запатентованной Microsemi технологией активной термокомпенсации обеспечивает превосходную точность <15 нс RMS относительно UTC (USNO). Поддержите это прочной аппаратной конструкцией, прошедшей испытания MIL STD 810G, высоконадежными компонентами, расширяющими диапазон рабочих температур до очень широкого диапазона от -20°C до 65°C, и двойным источником питания. Кроме того, обновление до высокопроизводительного генератора, такого как атомные часы Rubidium, обеспечивает точность S650 в течение длительного времени в случае сбоя службы GNSS.

Высокопроизводительный сервер времени NTP

S650 может легко поддерживать сотни тысяч сетевых клиентов, сохраняя при этом точность временных меток NTP микросекундного калибра. Пропускная способность запросов сервера времени NTP превышает 10 000 запросов в секунду при сохранении точности временных меток NTP. Если опция Security License включена, NTP ReflectorTM может обрабатывать более 360 000 запросов NTP в секунду с точностью временных меток калибра 15 нс с дополнительным преимуществом усиления безопасности порта NTP. Это может легко привести к точности синхронизации клиента NTP в локальной сети менее миллисекунды.

IEEE 1588 PTP Grandmaster

Приложения, требующие очень точной точности времени, могут использовать IEEE-1588, протокол точного времени (PTP). Выходная лицензия S650 IEEE-1588 PTP позволяет выполнять многопортовые/профильные операции PTP с использованием встроенной аппаратной отметки времени на каждом порту LAN S650, включая порты GbE и дополнительные порты 10 GbE. Каждый порт может быть настроен как уникальный гроссмейстер PTP с различными профилями и настройками, что позволяет одному S650 одновременно работать в качестве нескольких гроссмейстеров в сети.

Превосходный низкий фазовый шум

Для приложений, требующих сигналов 10 МГц с превосходным низким фазовым шумом (LPN), доступны два разных модуля LPN. Каждый модуль имеет восемь чрезвычайно изолированных выходов LPN 10 МГц, при этом каждый модуль обеспечивает превосходные уровни производительности LPN или Ultra LPN.

Поддержка нескольких созвездий GNSS для повышения надежности

Целостность синхронизации, непрерывность спутникового сигнала и надежность синхронизации могут быть улучшены с помощью опции GNSS, которая добавляет поддержку созвездий Galileo, GLONASS, BeiDou, QZSS и SBAS. При наличии большего количества спутников можно улучшить временные характеристики в сложных условиях, таких как городские каньоны. Все серверы SyncServer S650 поставляются с оборудованием GNSS, которое можно активировать с помощью лицензии на программное обеспечение. S650 также доступен без GNSS в модели S650i.

Безопасная сеть

Четыре стандартных порта GbE и два дополнительных порта 10 GbE SFP+ позволяют обрабатывать более 10 000 запросов NTP в секунду с использованием аппаратной отметки времени и компенсации. Весь сетевой трафик к ЦП S650 ограничен полосой пропускания для защиты от атак типа «отказ в обслуживании» (DoS). Для более безопасных операций NTP включите дополнительный защищенный NTP ReflectorTM, способный обрабатывать 360 000 запросов NTP в секунду со 100% аппаратной обработкой пакетов NTP. Рефлектор также является брандмауэром, защищающим ЦП, ограничивая пропускную способность трафика, отличного от NTP, к ЦП. Он также оснащен функциями обнаружения DoS-атак, уведомлениями и защитой от аномально высокого трафика NTP.

Продукт, одобренный DISA/DoDIN

Объединенная группа тестирования совместимости DISA (JITC) протестировала и сертифицировала сервер сетевого времени SyncServer S650 на соответствие требованиям кибербезопасности/совместимости и внесла его в список одобренных продуктов (APL) информационной сети Министерства обороны США (DoDIN). SyncServer S650 отвечает критическим требованиям к унифицированным возможностям в качестве устройства синхронизации и синхронизации и сертифицирован для совместного использования в военных целях.

Используйте встроенное оборудование

SyncServer S650 включает в себя дополнительные встроенные аппаратные функции, которые активируются с помощью лицензионных ключей программного обеспечения, например защищенный NTP-рефлектор, выходы PTP и вход PTP.

Стандартная безопасность доступа к управлению

Все ожидаемые протоколы сетевого управления являются стандартными для S650. К ним относятся обязательный доступ по паролю, только HTTPS/SSL (с использованием набора шифров с высоким уровнем шифрования), SSH, списки контроля доступа, завершение обслуживания, аутентификация SNMPv2/v3 и NTP MD5. Весь трафик к S650 ограничен полосой пропускания для защиты от DoS-атак.

Интуитивно понятный, безопасный и простой в использовании веб-интерфейс

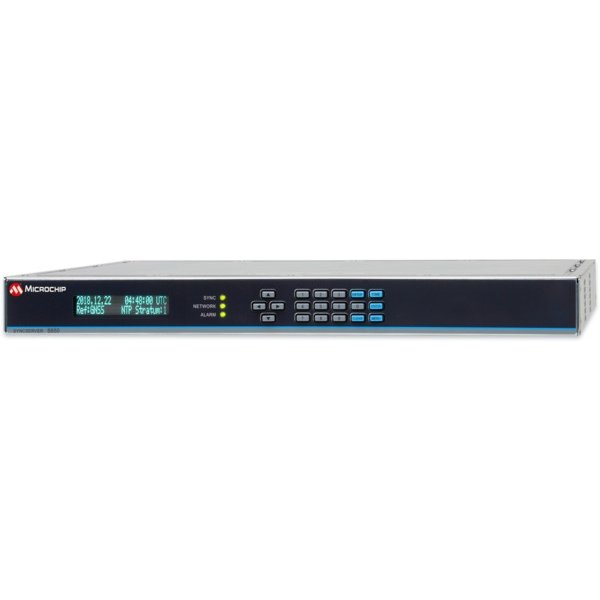

Современный веб-интерфейс является основным интерфейсом управления S650. После того, как клавиатура и дисплей используются для перевода устройства в режим онлайн, полное состояние и функции легко найти с помощью хорошо организованного раскрывающегося/сворачивающегося меню навигации слева. Наглядная информационная панель в сочетании с логической организацией и интуитивно понятными элементами управления значительно упрощает настройку S650.

Опыт имеет значение

Модельный ряд SyncServer относится к четвертому поколению, восходящему к Symmetricom. Те же специалисты по синхронизации, которые построили первый SyncServer и другие серверы мирового класса в Symmetricom, — это те же самые специалисты, которые создали текущее поколение SyncServer S600 и SyncServer S650. Создать отличный сервер времени непросто, и здесь важен опыт. SyncServer — это устройство, которое должно работать идеально каждую наносекунду, и каждая наносекунда отличается от предыдущей. Таким образом, хотя название компании изменилось с Symmetricom на Microsemi, а теперь и на Microchip, стремление создавать лучшие в мире серверы времени сохраняется.

Ключевые особенности

• <15 нс RMS в UTC (USNO) через GPS
• <1×10-12 Точность частоты
• Модульная архитектура синхронизации с уникальной и инновационной технологией FlexPortTM
• Наиболее популярные входы/выходы сигналов синхронизации являются стандартными для базового модуля ввода/вывода синхронизации (IRIG B, 10 МГц, 1 PPS и т. д.)
• Доступен дополнительный ввод/вывод временного кода, включая IRIG A/B/C37/E/G/NASA/2137/XR3/HaveQuick/PTTI
• Доступен телекоммуникационный ввод/вывод T1/E1
• Четыре стандартных порта GbE, все с запатентованной аппаратной отметкой времени NTP, два дополнительных порта 10 GbE опционально
• Мониторинг NTP, составление диаграмм и регистрация MRU
• Веб-управление с набором надежных шифров
• Рабочая температура от -20°C до 65°C, ударопрочность и вибрация
• IPv6/IPv4 на всех портах
• Рубидиевые атомные часы или обновления генератора OCXO
• Двойной вариант питания
• Превосходные опции с низким фазовым шумом 10 МГц
• Опция Galileo/ГЛОНАСС/BeiDou/QZSS/SBAS
• Опция многопортового/профильного вывода PTP
• Параметр ввода PTP
• Опция обнаружения помех и спуфинга GNSS, защиты и анализа
• Модель S650i без установленного приемника GNSS
• Опция измерения 1PPS/внешних событий
• Опция программируемого импульса, запускаемого по времени суток
• Модули ввода/вывода синхронизации с оптоволоконными выходами и входом
• Технология синхронизации FlexPort™ эффективно и экономично добавляет инновационную технологию «любой сигнал, любой разъем», избавляя от неиспользуемого пространства, свойственного устаревшим модулям/BNC с фиксированным сигналом.
• Несколько сетевых портов GbE для легкой настройки и адаптации сети
• Надежная и прочная конструкция для длительного срока службы и широкой области применения
• Многие защищенные сетевые функции для строгих требований IA
• Продукт, одобренный DISA/DoDIN
