Описание

Edge Master Clocks от Microsemi — это усовершенствованные продукты протокола точного времени (PTP) IEEE 1588, масштабируемые и оптимизированные для развертывания в пограничных сетях мобильной связи или рядом с ними, которые развивают архитектуру распределения синхронизации без модернизации существующего транзитного оборудования или реинжиниринга сети.

Часы Microsemi TimeProvider ® 2700 Edge Grandmaster Clock и TimeProvider ® 2300 Edge Boundary Clock представляют собой новый тип оборудования протокола точного времени (PTP) IEEE 1588, предназначенный для развертывания в мобильной транзитной сети, на узлах макробазовых станций или в местах агрегации малых сот. Эти пограничные главные часы оптимизированы для экономичного развертывания малых сот и отвечают строгим требованиям синхронизации и синхронизации сетей 4G/LTE в соответствии с подходом, рекомендованным в стандарте ITU-T G.8275.2 для частичной поддержки на пути.

Задающие часы TimeProvider 2300 Edge

Продолжающаяся эволюция технологий мобильных сетей привела к необходимости повышения точности и большей доступности сигналов хронирования и синхронизации. В то же время транзитные сети с высокой изменчивостью задержки пакетов представляют собой временные «вариации джиттера» и проблемы асимметрии, которые трудно решить с помощью существующих решений. Модернизация транзитных сетей для полной поддержки на пути часто экономически нецелесообразна, а развертывание приемника GNSS в каждой базовой станции нецелесообразно, особенно во многих средах с небольшими сотами. Вместе эти проблемы создают потребность в новой архитектуре распределения синхронизации для сетей LTE.

Пограничные главные часы — это решения для синхронизации PTP, предназначенные для развертывания в существующих сетях путем размещения главного мастера на границе или рядом с ней или путем наложения на сеть расширенных граничных часов в запланированных местах. Они позволяют включать в мобильные сети небольшие соты и поддерживают строгие требования к фазе и времени LTE-TDD и LTE-A без капитального ремонта существующей транзитной сети. В сетях с частотной синхронизацией (LTE-FDD, а также 2G/3G) оборудование Edge Master может быть развернуто для устранения проблем синхронизации, вызванных различными технологиями в транспортной сети, средами с высокой задержкой пакетов и асимметрией, присущей сетям Ethernet операторского класса.

Вместе продукты Edge Master от Microsemi обеспечивают решения для распределения синхронизации, которые позволяют мобильной сети продолжать развиваться без модернизации существующего транспортного оборудования и без изменений в текущем дизайне сети и политиках коммутации/маршрутизации.

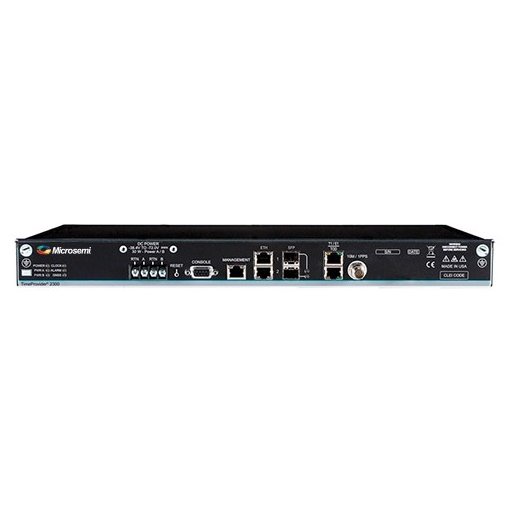

Граничные часы TimeProvider 2300 Edge

Граничные часы TimeProvider 2300 PTP обеспечивают два интерфейса Gigabit Ethernet в конфигурации комбинированного порта, поддерживающей использование медных или оптических соединений. Они настроены как один входной порт PTP и один выходной порт PTP. Синхронный Ethernet поддерживается на обоих портах. Доступны модели, поддерживающие до 512 клиентов PTP; все работают с полной скоростью 128 сообщений в секунду. Емкость клиента можно увеличить в полевых условиях с помощью вариантов лицензии на программное обеспечение. TimeProvider 2300 доступен либо с осциллятором OCXO, либо с рубидиевым генератором; каждый из них обеспечивает различный уровень производительности удержания фазы и частоты и позволяет операторам лучше оптимизировать свои сетевые соглашения об уровне обслуживания. TimeProvider 2300 включает в себя программируемый порт BNC 10 МГц или 1 PPS и порт RS422 PPS+TOD на соединении RJ45. Доступны модели с двойным входом постоянного тока или с одним входом переменного тока. Также доступна опция ввода/вывода E1/T1.

Архитектура синхронизации «частичная поддержка на пути», рекомендованная в ITU-T G.8275.2, стала возможной благодаря расширенным функциям граничных часов TimeProvider 2300. Это решение «наложения синхронизации» включает в себя функции, которые обычно не встречаются в конструкциях интегрированных граничных часов. . Используя передовое клиентское программное обеспечение PTP от Microsemi и адаптивные расчеты синхронизации, эти возможности включают превосходные алгоритмы восстановления тактовой частоты, которые определяют наилучшие временные метки, на которых основывается расчет смещения, возможность смягчения ухудшения синхронизации, более быстрое восстановление тактовой частоты и время сходимости, возможность адаптации для асимметрии нагрузки и возможности использовать частотный вход от сигналов SyncE или T1/E1.

Ключевые особенности TP2300

• TimeProvider 2300: автономные граничные часы IEEE 1588 PTP, обеспечивающие частичную поддержку на пути
• Поддерживает все одобренные ITU профили PTP для частотной и фазовой синхронизации с дополнительной поддержкой IPv6
• Функция мультисинхронизации использует входы PTP и SyncE или E1/T1 для оптимальной точности
• Снижает влияние транзитного шума, колебаний задержки пакетов и асимметрии
• Поддержка от 8 до 512 клиентов PTP (с возможностью расширения на месте)
• Интерфейсы Gigabit Ethernet
• Синхронный Ethernet
• E1/T1, вход или выход
• 10 МГц, выход PPS и TOD
• Питание AC и DC
• Поддержка системы управления синхронизацией TimePictra
