Описание

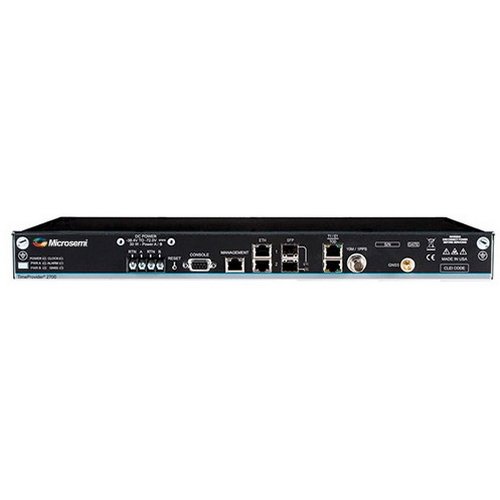

Мастер-часы Microsemi TP2700 PTP IEEE-1588v2 — это усовершенствованные продукты протокола точного времени (PTP) IEEE 1588, которые масштабируются и оптимизированы для развертывания на границе мобильной сети или рядом с ней.

Часы Microsemi TimeProvider ® 2700 Edge Grandmaster Clock и TimeProvider ® 2300 Edge Boundary Clock представляют собой новый тип оборудования протокола точного времени (PTP) IEEE 1588, предназначенный для развертывания в транспортной сети мобильной связи, на узлах макробазовых станций или в местах агрегации малых сот. Эти пограничные главные часы оптимизированы для экономичного развертывания малых сот и отвечают строгим требованиям синхронизации и синхронизации сетей 4G/LTE в соответствии с подходом, рекомендованным в стандарте ITU-T G.8275.2 для частичной поддержки на пути.

Задающий генератор Edge Master

Продолжающаяся эволюция технологий мобильных сетей привела к необходимости повышения точности и большей доступности сигналов хронирования и синхронизации. В то же время транзитные сети с высокой изменчивостью задержки пакетов представляют собой временные «вариации джиттера» и проблемы асимметрии, которые трудно решить с помощью существующих решений. Модернизация транзитных сетей для полной поддержки на пути часто экономически нецелесообразна, а развертывание приемника GNSS в каждой базовой станции нецелесообразно, особенно во многих средах с небольшими сотами. Вместе эти проблемы создают потребность в новой архитектуре распределения синхронизации для сетей LTE.

Пограничные главные часы — это решения для синхронизации PTP, предназначенные для развертывания в существующих сетях путем размещения главного мастера на границе или рядом с ней или путем наложения на сеть расширенных граничных часов в запланированных местах. Они позволяют включать в мобильные сети небольшие соты и поддерживают строгие требования к фазе и времени LTE-TDD и LTE-A без капитального ремонта существующей транзитной сети. В сетях с частотной синхронизацией (LTE-FDD, а также 2G/3G) оборудование Edge Master может быть развернуто для устранения проблем синхронизации, вызванных различными технологиями в транспортной сети, средами с высокой задержкой пакетов и асимметрией, присущей сетям Ethernet операторского класса.
Вместе продукты Edge Master от Microsemi обеспечивают решения для распределения синхронизации, которые позволяют мобильной сети продолжать развиваться без модернизации существующего транспортного оборудования и без изменений в текущем дизайне сети и политиках коммутации/маршрутизации.

Источник точного времени TimeProvider 2700

Стандартные возможности TimeProvider 2700 PTP Grandmaster включают в себя вход GPS или ГЛОНАСС, что позволяет ему выполнять требования в качестве основных часов эталонного времени, как определено стандартом ITU-T G.8272 для фазовой и временной синхронизации, а также G.811. для опорной частоты. TimeProvider 2700 предоставляет два гигабитных интерфейса Ethernet в конфигурации комбинированного порта, поддерживающей использование либо медных, либо оптических соединений. Синхронный Ethernet поддерживается на входных и выходных портах. Выходная мощность PTP стандартизирована до 8 клиентов в базовых моделях с возможностью расширения до большей емкости по запросу; все работают с полной скоростью 128 сообщений в секунду. Емкость клиента можно увеличить в полевых условиях с помощью вариантов лицензии на программное обеспечение. TimeProvider 2700 доступен либо с осциллятором OCXO, либо с рубидиевым генератором; каждый из них обеспечивает различный уровень производительности удержания фазы и частоты и позволяет операторам лучше оптимизировать свои сетевые соглашения об уровне обслуживания. TimeProvider 2700 включает в себя программируемый порт BNC 10 МГц или 1 PPS и порт RS422 PPS+TOD на соединении RJ45. Доступны модели с двойным входом постоянного тока или с одним входом переменного тока.

TimeProvider 2700 предлагает дополнительную возможность принимать входные данные PTP и работать в качестве расширенных граничных часов для дополнения и резервирования сигнала GNSS. Эта опция включает в себя уникальную функцию автоматической компенсации асимметрии пути от Microsemi, обеспечивающую повышенную точность и стабильность сигнала синхронизации PTP. Также доступна опция ввода/вывода E1/T1.

Ключевые особенности TimeProvider TP2700

• TimeProvider 2700: IEEE 1588 PTP Grandmaster с GNSS (GPS и ГЛОНАСС), соответствие первичным эталонным часам (PRTC)
• Поддерживает все последние одобренные ITU профили PTP для частотной и фазовой синхронизации с дополнительной поддержкой IPv6
• Функция мультисинхронизации использует входы PTP и SyncE или E1/T1 для оптимальной точности
• Снижает влияние транзитного шума, колебаний задержки пакетов и асимметрии
• Поддержка от 8 до 512 клиентов PTP (с возможностью расширения)
• Интерфейсы Gigabit Ethernet
• Синхронный Ethernet
• E1/T1, вход или выход
• 10 МГц, выход PPS и TOD
• Питание AC и DC
• Поддержка системы управления синхронизацией TimePictra
