Описание

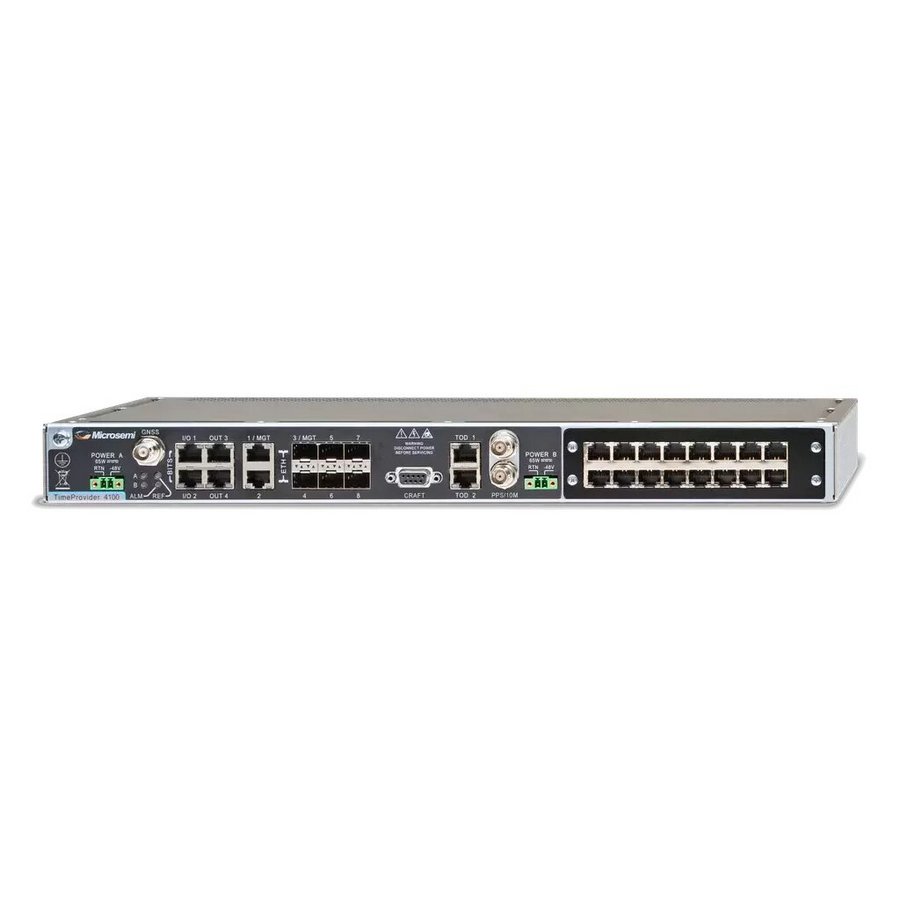

TimeProvider® 4100 — блок универсальной узловой синхронизации производства Microsemi новой версии 2.3. TimeProvider® 4100 синхронизируется от нескольких источников синхронизации, включая GNSS, от входов SyncE, 10МГц, 2048кГц/кбит\сек, от входов PTP ( IEEE 1588 v2), ToD, SyncE. Блок обеспечивает распределение синхронизации по протоколам PTP, NTP, SyncE, E1, 10 МГц, ToD, 1PPS и др. Последняя версия 2.3 выпущена в ноябре 2021. Сертифицирован в РФ.

Описание TimeProvider® 4100

Базовый блок 4100 содержит 8 портов GbE с поддержкой протоколов PTP и NTP, порты 4 x E1, 2 x 1 PPS/ToD, 2x 1 PPS/10 МГц, 1xBNC вход спутникового приёмника GNSS L1 и L2, порт локального управления RS232. Дополнительные модули расширения увеличивают число портов E1 до 20 и портов Ethernet до 4х10G и 12х1GE.

Конструктив TimeProvider® 4100 выполнен без использования вентиляторов, что обеспечивает наработку на отказ оборудования более 27 лет и гарантирует работу в диапазоне рабочих температур от -5 до +65С без перегрева и деградации стабильности. Для увеличения ёмкости и повышения надёжности узла синхронизации два, четыре или более блоков ТР4100 могут быть соединены в конфигурации «резервирование+агрегатирование» в режиме основной/резервный через порты ToD и Ethernet.

Синхронизация от Глонасс, GPS, Galileo, BeiDou, SBAS

Встроенный 72-х канальный мультисистемный 2-х полосный L1/L2 приёмник GNSS в сочетании с активной температурной компенсацией обеспечивает точность лучше 10 нс среднеквадратичное значение по отношению к универсальной шкале времени UTC. Стандартная модель TimeProvider® 4100 поддерживает GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS.

Область применения TP4100

TimeProvider 4100 поддерживает все телеком профили протокола PTP ( IEEE 1588 v2): Telecom 2008, G.8265.1, G.8275.1, G.8275.2. Он может быть использован в качестве высокоточного PTP Grandmaster, APTS или пограничного источника синхронизации (Boundary Clock), а также как компонент ПЭГ ePRTC вместе с цезиевым генератором TC-4400 или 5071А.
Версия 2.3 блока вводит режим виртуального PRTC (vPRTC), ePRTC c точностью +-30 нсек к шкале UTC, двухчастотный L1/L2 GNSS приемник 72 канала, GNSS файрволл, измеритель джиттера и вандера частотных сигналов, резервирование 1+1 CLIP и ёмкость до 1000 РТР клиентов.
Гибкая архитектура и разнообразие интерфейсов позволят применять TimeProvider 4100 в сетях 2G/3G/4G (включая LTE-FDD, LTE-TDD, LTE-A)/5G, TDM или IP сетях, в сетях кабельного телевидения стандарта DOCSIS 3.х.
Благодаря своей универсальности TimeProvider 4100 может выполнить функции разных элементов сети синхронизации:Сервер PTP (Gradnmaster)

• Пограничные часы (Boundary Clock) PTP с функционалом APTS
• Сервер точного времени NTP
• Первичный эталонный источник (ПЭИ)
• Первичный улучшенный эталонный источник частоты и времени (PRTC, ePRTC)
• В комбинации с ПЭИ на базе цезия может выполняет функции улучшенного ПЭГ (ePRTC)
• Вторичный задающий генератор (ВЗГ) для сигналов 2 Мбитс/с (E1) или 2 МГц
• Устройство распределения сигналов синхронизации

Управление TP4100

TimeProvider 4100  имеет встроенный вэб сервер с графическим управлением и системой мониторинга с функциями одновременно до 4-х измерений МОВИ, ДВИ, джиттера, вандера и других параметров по всем входам-выходам, может работать под управлением системы TimePictra Microsemi.

Сертификат РФ в области связи № ОС-4-СП-1881 до 12.2024г.
