Описание

Первый и единственный многоцелевой анализатор для сетей G-PON, XG-PON, XGS-PON и NG-PON2

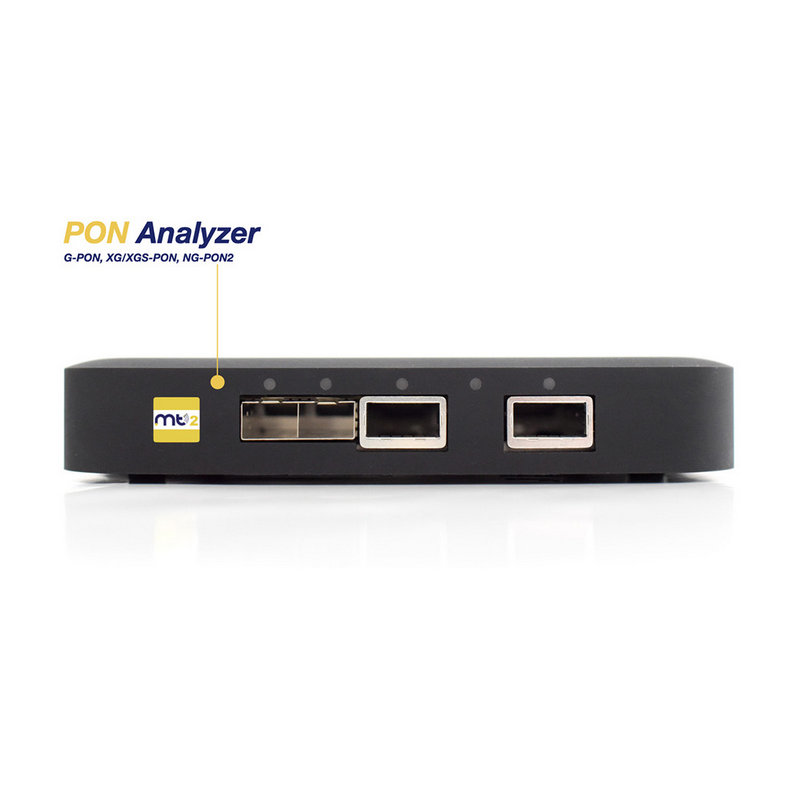

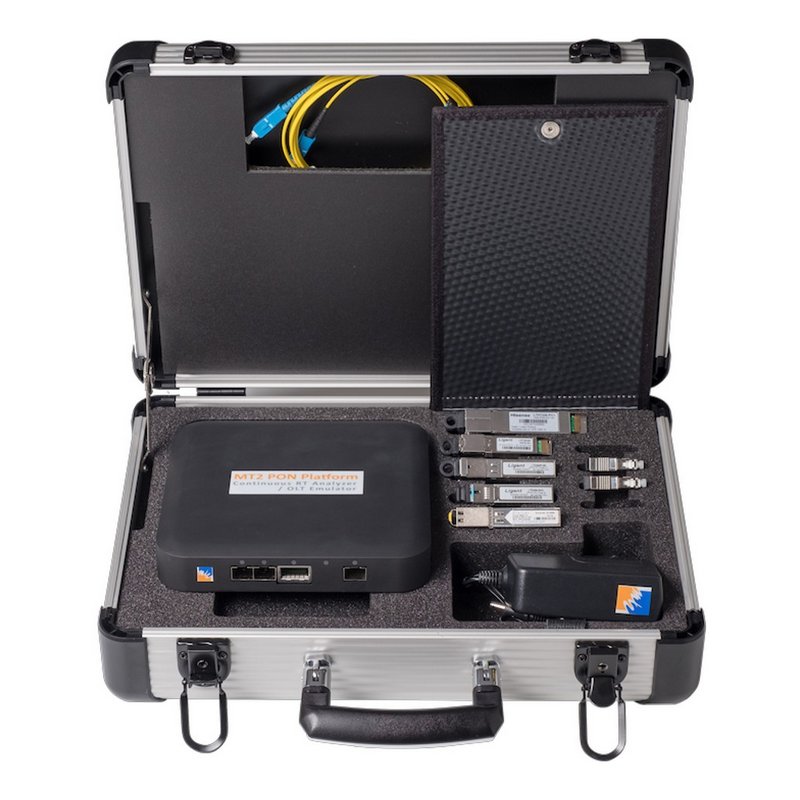

MT2 PON Analyzer NIVA — это высокопроизводительный инструмент для диагностики, мониторинга и анализа пассивных оптических сетей (PON). Являясь частью многоцелевой платформы MT2 PONPlatform, анализатор NIVA обеспечивает полный, неинтрузивный и не имеющий временных ограничений доступ ко всем данным, передаваемым в PON-дереве. Благодаря своей нейтральности (отсутствие привязки к какому-либо чипсету или стеку OMCI) и способности работать в реальном времени, он стал официальным инструментом для сертификации ONU по стандарту BBF.247 в лаборатории LANPark.

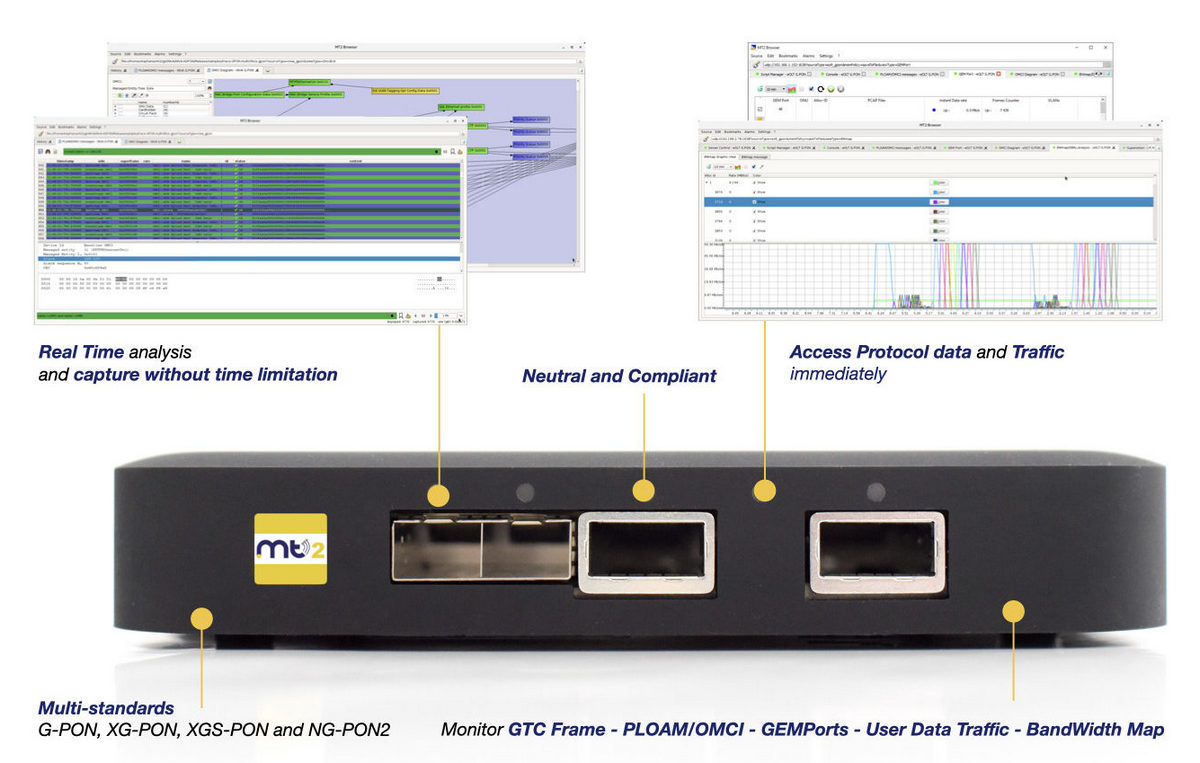

Ключевые особенности

• Многостандартность: Поддержка G-PON (G.984.x), XG-PON (G.987.x), XGS-PON (G.9807.x) и NG-PON2 (G.989.x) в одном устройстве с возможностью программного переключения.
• Полная нейтральность: Не использует коммерческие PON-чипсеты или стеки OMCI, что гарантирует независимость и достоверность анализа.
• Неинтрузивное подключение: Пассивная оптическая головка (вносимые потери 3.6 дБ) подключается в любом месте PON-дерева, не нарушая работу сети.
• Анализ в реальном времени без ограничений: Захват и декодирование протокольных уровней (GTC/XGTC, PLOAM, OMCI) и пользовательского трафика без временных лимитов.
• Многоуровневый анализ: Декодирование PLOAM/OMCI, анализ DBA (динамического распределения полосы), автоматическое обнаружение GEM-портов и VLAN, извлечение пользовательского трафика.
• Мощные инструменты фильтрации и поиска: Фильтрация по ONU ID, T-CONT, Managed Entity, GEM-портам, настраиваемые аварийные сигналы и триггеры.
• Генерация OMCI-диаграмм: Визуализация MIB-деревьев ONU в реальном времени с историей событий.
• Зеркалирование Ethernet-трафика: Возможность зеркалирования до 2 x 10 Гбит/с трафика для анализа в Wireshark.
• Удобный графический интерфейс: MT2Browser с функцией онлайн и офлайн анализа, встроенным справочником по стандартам и функцией сравнения сообщений.
• Автоматизация и удаленный доступ: Полная поддержка скриптов (JavaScript), удаленный CLI, архитектура клиент-сервер.
• Портативность: Компактный размер (18x18x3 см) и вес (<1 кг) в прочном алюминиевом корпусе.

Области применения

• Мониторинг PON-дерева: Непрерывное наблюдение за событиями в сети, состоянием ONU (активированные, в процессе регистрации), аварийными сигналами OMCI.
• Диагностика и поиск неисправностей: Выявление проблем взаимодействия (интероперабельности), локализация ошибочных PLOAM/OMCI-обменов, анализ проблем с QoS.
• Верификация конфигурации и развертывания: Проверка корректности настройки услуг, обнаружение GEM-портов и VLAN, анализ DBA.
• Сертификация и тестирование: Используется производителями оборудования и независимыми лабораториями для обеспечения соответствия стандартам ITU-T и BBF.
• Лабораторные исследования и разработка: Запись «сырых» данных для последующего анализа и воспроизведения в эмуляторах eOLT/eONU.

Преимущества

• Достоверность и нейтральность: Отсутствие зависимости от вендоров гарантирует объективную картину работы сети или тестируемого оборудования.
• Глубина анализа: Возможность «копнуть» на любой уровень протокола — от физического (GTC) до пользовательских данных (Ethernet).
• Эффективность в полевых условиях: Быстрый поиск проблем благодаря мощным фильтрам, подсветке ошибок и наглядному GUI.
• Экономия времени и ресурсов: Захват данных без временных ограничителей позволяет воспроизводить редкие ошибки. Удаленный доступ и автоматизация скриптов ускоряют рутинные проверки.
• Универсальность: Поддержка всех современных PON-стандартов в одном компактном устройстве защищает инвестиции и упрощает обучение персонала.
• Интеграция с экосистемой MT2: Возможность ретрансляции захваченных сценариев в эмуляторы OLT (eOLT) и ONU (eONU) для лабораторного воспроизведения.

Технические характеристики (MT2 PON Analyzer NIVA)
