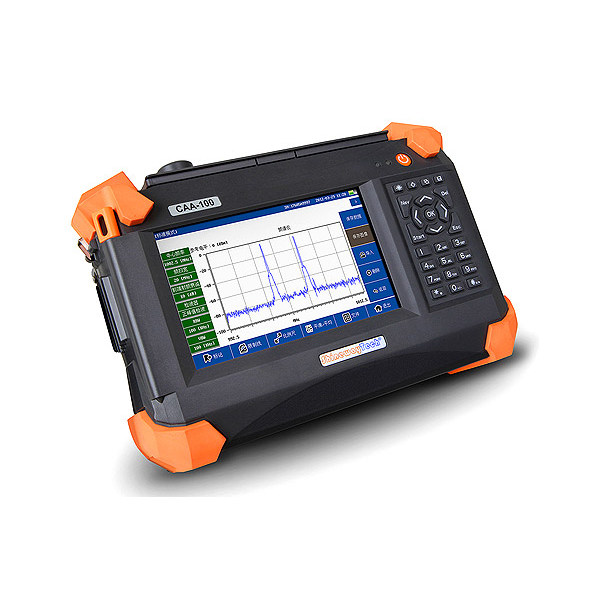

CAA-100A Анализатор кабеля и антенн
Анализатор кабелей и антенн ShinewayTech® CAA-100 позволяет тестировать возвратные потери, КСВН, потери в кабеле и оценивать качество кабеля и разъемных соединений.
Описание
Анализатор кабелей и антенн ShinewayTech® CAA-100 позволяет тестировать возвратные потери, КСВН, потери в кабеле и оценивать качество кабеля и разъемных соединений. Серия CAA-100 соответствует системам 2G / 3G / 4G / 5G / WiFi, охватывая диапазон частот от 1 МГц до 6 ГГц и динамический диапазон до 60 дБ. Серия CAA-100 является важным измерительным прибором для тестирования новых поколений беспроводных сетей и распределения сигнала внутри помещений.
Функциональные особенности CAA-100A
- Диапазон частот: от 1 МГц до 6 ГГц; подходит для систем 2G / 3G / 4G / 5G / WiFi и т. д.
- Динамический диапазон до 60 дБ
- Интеллектуальные расчеты пределов / маркеров / кривых
- Дополнительные электронные калибровочные модули
- Более 8 часов работы от батареи
- 7-дюймовый цветной сенсорный ЖК-экран
- Оптимизированное управление пакетными файлами: редактирование / удаление / фильтрация
- Превосходный интерфейс «человек-машина» для простоты эксплуатации
Характеристики CAA-100
| Модель | CAA-100 | CAA-100B |
| Частотный диапазон | 1MHz — 4GHz | 1MHz — 6GHz |
| Разрешение по частоте | 1kHz | |
| Точность установки частоты | +/-2.5ppm | |
| Выходная мощность | 0dBm(typ.) | |
| Скорость измерения | 1.5ms/point | |
| Data Points | 137, 251, 551, 1103, 2207, 3310 | |
| Anti-jamming Capability | ||
| Frequency | -5dBm | |
| Channel | +17dBm | |
| Directivity | 42dB (after calibration) | |
| Return Loss | ||
| Return Loss Range | 0 — 60 dB | |
| Return Loss Resolution | 0.01dB | |
| VSWR | ||
| VSWR Range | 1-65 | |
| VSWR Resolution | 0.01 | |
| Cable Loss | ||
| Cable Loss Range | 0 — 30dB | |
| Cable Loss Resolution | 0.01dB | |
| Distance-to-Fault | ||
| Distance-to-Fault Return loss Range | 0 — 60 dB | |
| Distance-to-Fault SWR Range | 1-65 | |
| Measuring Length | 1500m | |
| Resolution Ratio | (1.5×108) ×(Vp) / (F2 — F1 ). Where Vp is the cable’s relative propagation velocity. where F2 is the stop frequency and F1 is start frequency |
|

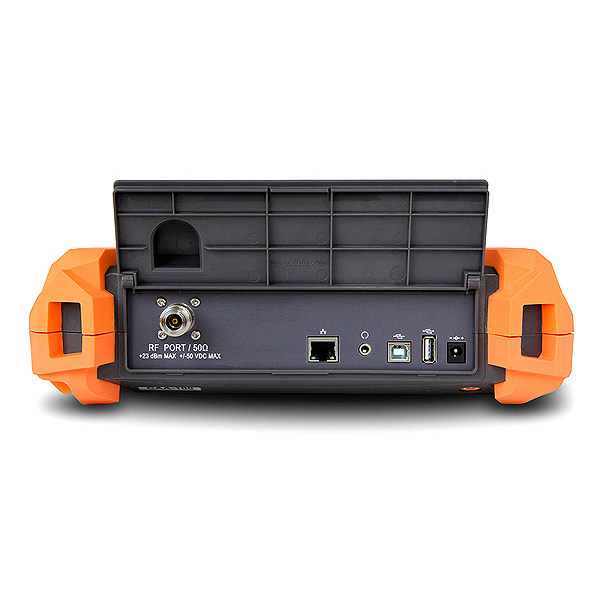

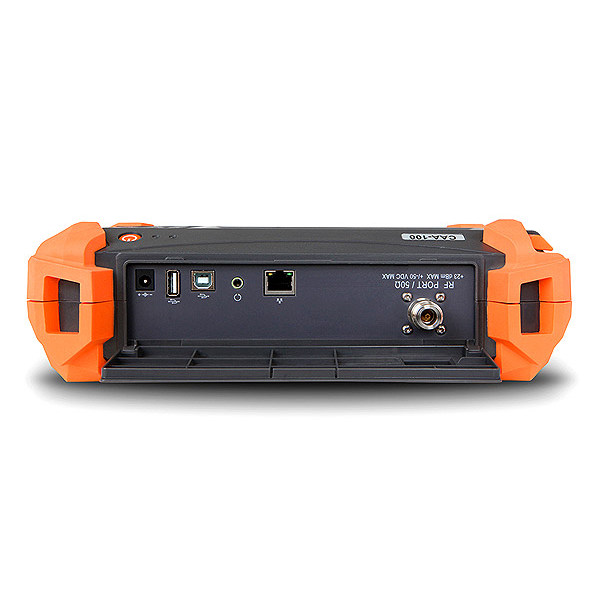

| Data Points | 137, 251, 551, 1103, 2207, 3310 | |
| Electronic Calibrator | 38dB, 1MHZ-4.4GHz; 32dB, 4.4GHz-6GHz; N(m), 50Ω | |
| General Information | ||
| Connector Type | N — Type female | |
| Input Impedance | 50 Ohm | |
| Display | 7 inch resistor touch screen, resolution 800×480 | |
| Data Interface | One USB Host Port One USB Device Port One 10M/100M Adaptive LAN Port | |
| Memory Space | 16G, >2000 traces | |
| Internal Battery | 11.1V 7800mAh Rechargeable Lithium Battery | |
| External Adapter | 110 — 240V, 50 — 60Hz, AC input; 16V, 3.75A, DC output | |
| Operating Temp. Range | -10°C — +50°C | |
| Storage Temp. Range | -40°C — +70°C | |
| Humidity | 0 — 85% (Non-Condensing) | |
| Weight | 2.5kg | |
| Dimensions (L x W x H) | 290×175×75mm | |
| DPM Module (Optional)—RF In Line Digital Power Meter | ||
| Average Power Measurement | ||
| Frequency Range | 300-4200MHz | |
| Power Range | 100mW-200W | |
| Dynamic Range (dB) | ≥33 | |
| Insertion Loss (dB) | ≤0.1 | |
| VSWR | 1.05 to 99.9 | |
| Directivity | ≥30 (<3GHz); ≥28 (>3GHz) | |
| Accuracy | ±4%+0.05W (0℃~+15℃ or +35℃~+50℃ increase 3%) | |
| Impedance | 50Ω | |
| Connector | N (Female) | |
| Data Interface | USB | |
| DPM Interface | DB9 | |
| Peak Power Measurement | ||
| Peak Power Range | 100mW to 500W | |
| Peak Power Accuracy | Burst width >200us: ±7%; 1us<Burst width< 200us: ±10%; 0.5us<Burst width< 1us: ±15%; Burst width< 0.5us: ±20%; | |
| Peak Average Ratio | 0 to 12dB | |
| CCDF | ||
| Measurement Range | 0.1 to 100% | |
| Measurement Accuracy | ±3% | |
| Threshold Measurement Range | 0.05W to 500W | |
| Burst Power | ||
| Burst Power Range | 100mW to 200W | |
| Burst Width | 1us to 60ms | |
| Min. Measurement Frequency | 15Hz | |
| Measurement Accuracy | ±6% +0.05W | |
| Duty Cycle | 0.0001 to 1 | |
| General Specifications | ||
| Power Supply | USB | |
| Operating Temperature | -10℃ to 50℃ | |
| Storage Temperature | -20℃ to 70℃ | |
| Relative Humidity | 0 to 85% (Non-condensing) | |
| Weight | 0.48kg | |
| Dimensions (H×W×T) | 130×124×34mm | |
| TPM Module (Optional)—RF Terminal Power Meter | ||
| Frequency Range | 50 — 4000MHz | |
| Power Range | -40 — 20 dBm | |
| Maximum Power | <23 dBm | |
| Measure Uncertainty | ≤ +/-0.3dB (15°C — 35°C), ≤ +/-0.5dB( 0°C — 50°C) | |
| Input VSWR | <1.2 | |
| Burst Width | 1µs — 60ms | |
| Min Repetition Period | 15Hz | |
| Video Band | 5MHz | |
| Minimum Pulse Width | 200ns | |
| Time Resolution | 0.1µs, 1µs, 15µs, 150µs | |
| Peak Average Ratio | <12dB | |
| CCDF Range | 0.1% — 100% | |
| CCDF Uncertainty | ±3% | |
| Duty Cycle | 0.1% — 100% | |
| Power Supply | USB | |
| Operating Temp. Range | 0°C — 50°C | |
| Storage Temp. Range | -20°C — 70°C | |
| Humidity | 0 — 85% (Non-Condensing) | |
| Weight | 0.3kg | |
| Dimensions (L x W x H) | 125×45×35mm | |
| Anti-vibration Properties | Conform to MIL-PRF-28800F class 3 | |
| Elect. Compatibility Characteristics | Conform to EMC GB/T 18268-2000 | |
Детали
| Бренд | ShinewayTech |
|---|
