Описание

Система синхронизации времени XQ-810 может одновременно принимать спутниковую навигационную систему Beidou, GPS, Glonass, код IRIG-B, сообщение о времени сети PTP и PPS_TOD и другие сигналы наземного времени, а также генерировать импульсные сигналы, код времени IRIG-B, время PPS_TOD, которые синхронизируются с сообщением UTC, сообщением о времени сети NTP/PTP, обеспечивать достоверность выходного сигнала времени и предоставлять стабильную, надежную и точную привязку времени и частоты.

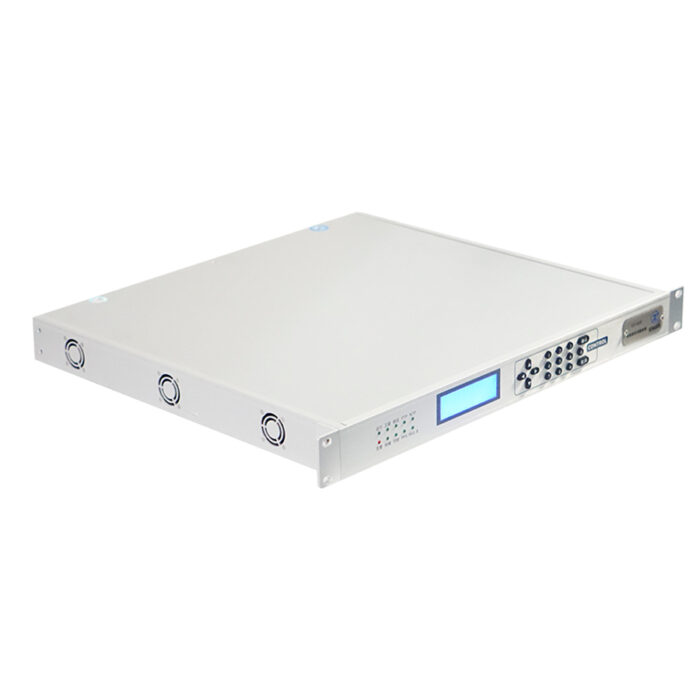

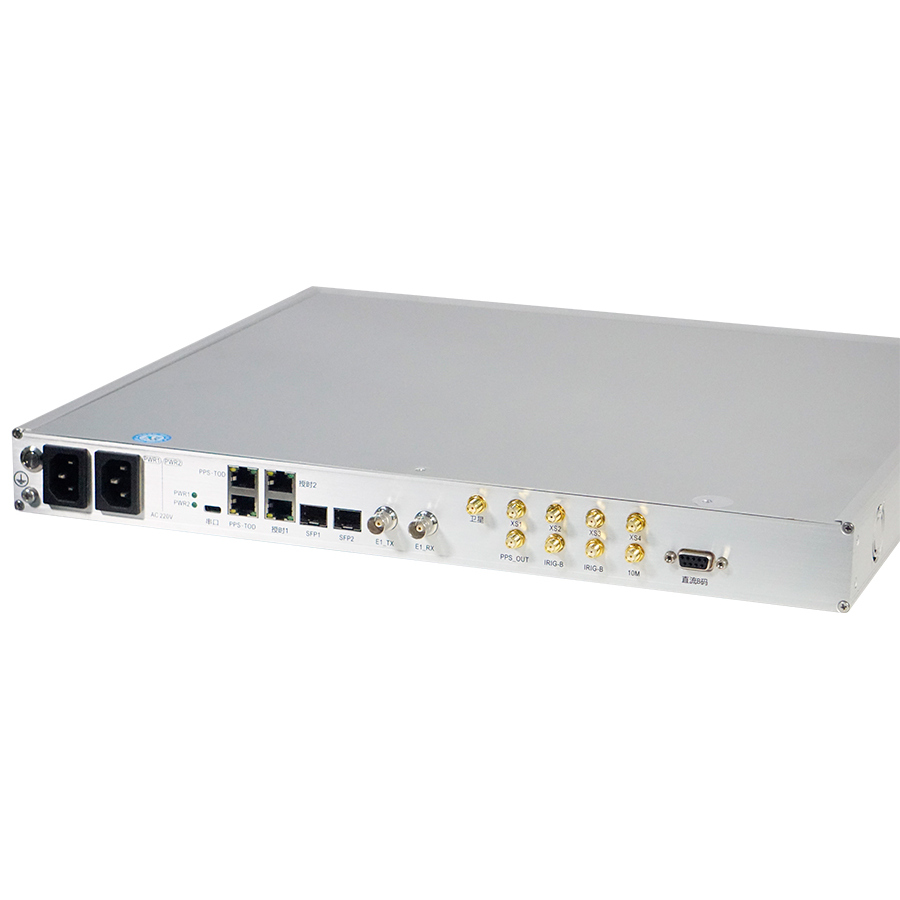

XQ-810 — это главные часы операторского класса, которые обеспечивают высокопроизводительные возможности обработки на стороне клиента и конструкцию аппаратной архитектуры на основе аппаратной отметки времени, тем самым достигая высокой масштабируемости и максимальной доступности сети. Он сочетает в себе высокоточную функцию главного тактового генератора IEEE1588-2008, универсальность функции NTP и высокопроизводительный выход портов, таких как 10 МГц/1PPS/IRIG-B/PPS_TOD/E1, принимая во внимание компактный размер (1U) устройства. Он очень подходит для развертывания в стойках и местах с ограниченным пространством, таких как контроллеры беспроводной телекоммуникационной сети и контроллеры базовых станций.

XQ-810 использует двухрежимную конструкцию входа, основанную на качестве сигнала источника синхронизации или уровне приоритета, установленном пользователем, XQ-810 поддерживает автоматическое переключение между сигналами GPS/BD/PTP/NTP/IRIG-B/PPS_TOD/E1 для выбора предпочтительного источника опорного сигнала. Поддержка алгоритма BMC, поддержка горячего резервирования 1+1 между серверами, предоставление одного сервера в качестве основной функции для предоставления обычных услуг, а другого в качестве резервного, чтобы гарантировать, что при возникновении неисправности клиент все еще может работать нормально. влияния. В то же время режим «двойного резервирования питания» также может обеспечить отличную защиту.

XQ-810 использует высокопроизводительную аппаратную платформу ZYNQ, основанную на аппаратной отметке времени и обработке пакетов, а встроенная операционная система реального времени VxWorks обеспечивает высокую скорость реагирования клиента.

XQ-810 поддерживает гибкую и удобную настройку параметров программного обеспечения для пользователей. Настройки Onestep/Twostep, E2E/P2P, L3/L2, Unicast/Muiltcast можно выбирать через веб-операцию, что гарантирует возможность использования прикладной среды нескольких поставщиков клиентских (ведомых) услуг. Возможно совместимое соединение.

XQ-810 обеспечивает надежные возможности обслуживания PTP/NTP, поддерживая многочисленные продукты и протоколы поставщиков в существующих базовых станциях мобильной сети. Протоколы PTP и NTP могут работать одновременно, соответственно, а два порта синхронизации времени ETH на передней панели можно настраивать отдельно. Мощность обработки запросов NTP может достигать 5000 раз в секунду, в то время как пропускная способность PTP может поддерживаться на уровне до 100 клиентов.

XQ-810 поддерживает несколько типов стандартных интерфейсов ввода и вывода, может использовать кварцевый генератор с постоянной температурой или рубидиевые часы и имеет высокоточную возможность самосинхронизации, так что поставщики услуг и производители сетевого оборудования могут выбирать наилучший уровень удержания на основе производительности сети и требований приложений. XQ-810 может выполнять удаленное и локальное управление через веб-управление сетью и поддерживает просмотр и экспорт журналов.

Функциональные особенности XQ-810

• Обработка сообщений на основе аппаратной временной метки
• Пользовательская настройка PTP/NTP
• Соответствует стандарту телекоммуникаций ITU-T G.8265.1
• Поддержка стандартов телекоммуникаций G.8725.1 и 8725.2
• Поддержка 1-канального входа источника спутникового времени
• Поддержка двухрежимного входа Beidou/GPS 2-го поколения
• Автоматическое переключение для выбора приоритетного источника опорного сигнала
• Точность синхронизации NTP лучше 10 мкс
• Точность синхронизации PTP лучше 100 нс

Преимущества XQ-810

• Управление через WEB-интерфейс
• Высокопроизводительные главные часы PTP, NTP
• Поддержка 1000 клиентов NTP
• Поддержка 100 клиентов PTP
• Высокая надежность: с увеличением количества клиентов производительность оборудования не снизится
• Высокая безопасность: с дизайном белого и черного списков
• Поддержка одновременной работы клиентов PTP и NTP в сети
