Описание

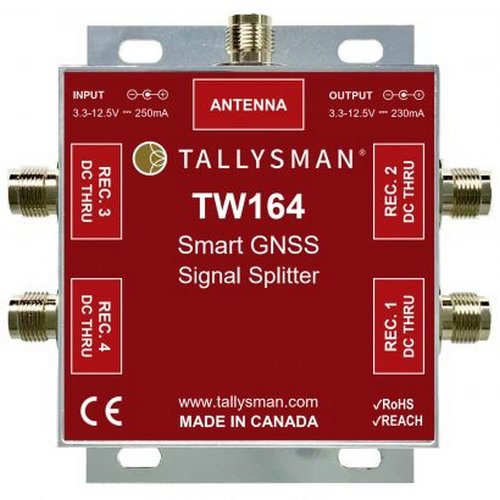

Tallysman TW164 — это профессиональный полнодиапазонный разветвитель сигнала GNSS, который соединяет одну антенну с четырьмя приемниками и поддерживает GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3, BeiDou-B1/B2. /B2a/B3, Galileo-E1/E5a/E5b/E6, NavIC-L5 и службы коррекции L-диапазона.

Подробности

GNSS стала важнейшим компонентом приложений безопасности, защиты, синхронизации и инфраструктуры, для которых требуется очень высокая доступность. В результате отказоустойчивые отказоустойчивые компоненты необходимы для предотвращения перерывов в обслуживании.

В конструкции разветвителей сигналов GNSS первого поколения был один недостаток: только один подключенный приемник питал разветвитель и антенну. Если этот приемник вышел из строя или был отключен, все подключенные приемники также вышли из строя.

Разветвитель сигналов GNSS Smart Power TW164 Tallysman текущего поколения обладает двумя дополнительными ключевыми функциями:

Во-первых, он получает питание от всех подключенных приемников GNSS и выбирает питание от приемника, используя следующий протокол. Порт №1 имеет приоритет, если его напряжение находится в указанном диапазоне (3,3–12,5 В). Однако, если приемник порта № 1 отключен или если мощность его приемника падает ниже значения пониженного напряжения или превышает спецификацию повышенного напряжения, TW164 переключится на следующий порт в порядке номеров, пока его мощность и напряжение находятся в пределах допустимого диапазона. ожидаемый диапазон. Таким образом, переключение и выбор порта являются детерминированными.

Во-вторых, если антенна выйдет из строя и не будет потреблять ток, TW164 обеспечит приемник, питающий антенну, потребляемым током ниже 2 мА, что указывает на неисправность антенны.

TW164 предлагает лучшие в своем классе характеристики с точки зрения коэффициента шума, изоляции и линейности. Кроме того, он упакован в защищенный от коррозии корпус из алюминия военного класса (6061-T6), прочный, компактный и легкий. Разветвитель также прошел испытание на проникновение воды IP67.

TW164 доступен либо с разъемами TNC, либо с разъемами типа N и предлагает стандартное усиление для компенсации потерь при разделении сигнала.

Особенности

• Принимает питание от всех подключенных приемников
• Автоматически включает сбой питания одного приемника
• Обнаружение/индикация отказа антенны
• Прочный алюминиевый корпус военного класса
• Усиление для компенсации потерь при разделении сигнала
• Очень низкий коэффициент шума
• IP67-совместимый

Преимущества

• Позволяет до четырех приемников GNSS совместно использовать одну антенну
• Устанавливается в линию с антенным кабелем
• Прочная конструкция
• Подходит для суровых условий
