Описание

• МШУ с очень низким уровнем шума (тип Nш< 2,5 дБ)
• Низкое межосевое соотношение (тип < 2,0 дБ)
• Жесткая привязка фазового центра
• МШУ Ку=37 дБ тип.
• Ток потребления 24 мА тип.
• Защита от электростатического разряда до 15 кВ
• Стабильность характеристик в диапазоне от 2,5 до 16 В пост.
• Соответствует стандартам IP69K, REACH, RoHS и S-9401.V1.0
• Соответствует стандартам EN 45545-2, EN50121, EN50155 и EN61373

Детали

Идеально подходит для синхронизации, управления поездами, автономного отслеживания и наведения транспортных средств, точного земледелия и других применений, где важна точность, TW3972 обеспечивает высокое подавление многолучевого сигнала, линейную фазовую характеристику и жесткую привязку фазового центра антенны (PCV).

TW3972 соответствует всем требованиям к электронике Ассоциации американских железных дорог и Стандарта управления системами (S-9401.V1.0), европейских железнодорожных сертификатов EN45545-2, EN50121, EN50155 и EN61373.

TW3972 имеет двойной кольцевой двухпоточный многослойный патч-элемент с двойным фидером. Сигналы от двух ортогональных фидеров объединяются в гибридном комбайнере, усиливаются в широкополосном МШУ, затем разделяются на полосы для узкой фильтрации в каждой полосе и дополнительно усиливаются перед рекомбинацией на выходе. Антенна  оснащена мощным предварительным фильтром для уменьшения интермодулированных помех от LTE и других диапазонов сотовой связи. TW3972 обеспечивает превосходное осевое соотношение и плотно сгруппированное изменение фазового центра.

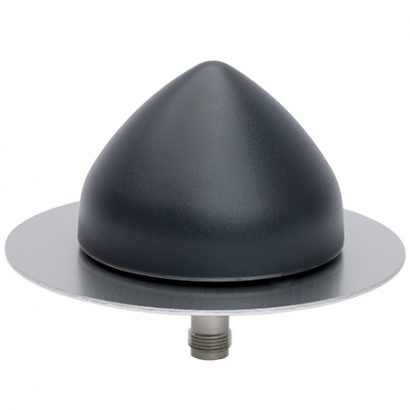

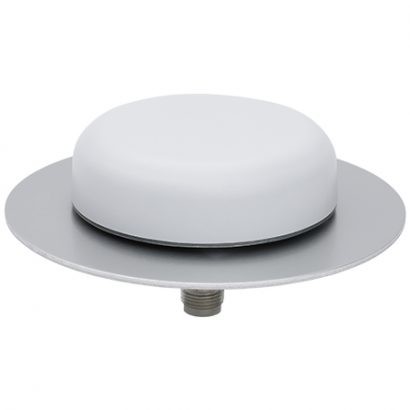

Корпус антенны TW3972 защищен от атмосферных воздействий со сквозным отверстием для монтажа на обьекте. Г-образный кронштейн или мачтовое крепление для трубы (номера деталей 23-0040-0, 23-0065-0 соответственно) доступны для установки на крыше обьекта. Для установки на крыше рекомендуется использовать плоскость заземления 100 мм (входит в комплект антенны). Эта антенна также доступна в формате OEM (TW3967 для 28 дБ и TW3972E для 35 дБ).
