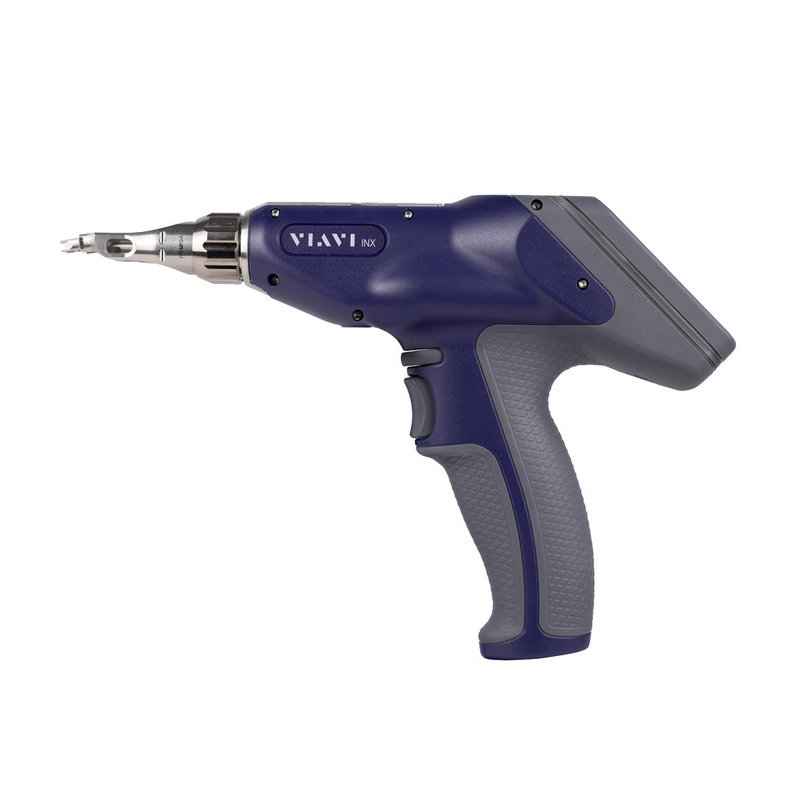

Оптический микроскоп INX-754
Автоматизированная инспекция и анализ одно- и многоволоконных разъемов INX 700
Описание
Автоматизированная инспекция и анализ одно- и многоволоконных разъемов с увеличенным временем автономной работы
INX™ 700 — это новейший инструмент для полевых специалистов, обеспечивающий непревзойденную эффективность в обеспечении чистоты волоконно-оптических соединений. Модель INX-754 представляет собой полностью автоматизированный инспекционный микроскоп с проводным подключением USB-C, оснащенный быстросменной аккумуляторной системой увеличенной емкости (50 Вт·ч) для максимально продолжительной работы в полевых условиях. Являясь кульминацией более чем 25-летнего инновационного опыта, он обеспечивает автоматизацию каждого шага процесса инспекции, делая его быстрее, проще и надежнее для любых типов разъемов — от симплексных до многоволоконных.
Ключевые особенности
- Полностью автоматизированная инспекция: Самый быстрый рабочий процесс в отрасли, автоматизирующий настройку, фокусировку, панорамирование, анализ и сохранение результатов.
- Технология AutoID: Наконечники с автоматической идентификацией мгновенно конфигурируют микроскоп под тип разъема, исключая ошибки.
- Инновационная оптическая система PanOptic: Обеспечивает поле зрения «от края до края» без потери качества увеличения и разрешения.

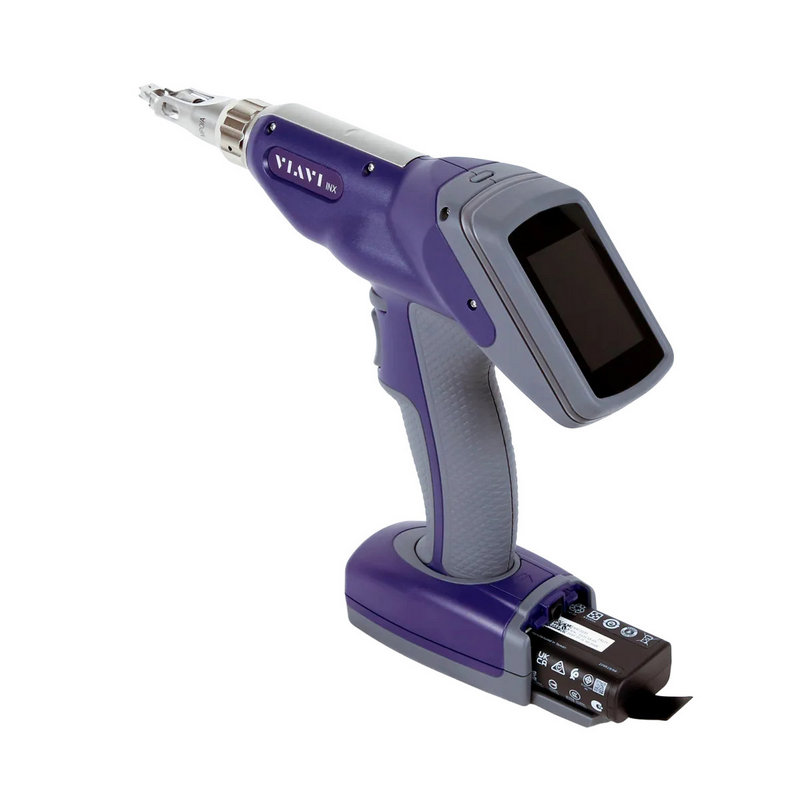

- Увеличенное время работы: Быстросменный аккумулятор емкостью 50 Вт·ч (BATTERY-50WH) позволяет проводить инспекции в течение всего рабочего дня без подзарядки.
- Интеграция с VIAVI TPA: Обеспечивает согласованность, эффективность и точность на каждом этапе работы благодаря автоматизации процессов тестирования.
- Прочная конструкция: Наконечники из нержавеющей стали, стальной корпус и энергопоглощающий кожух для работы в суровых полевых условиях.
- Проводное подключение: Интерфейс USB-C (с опцией фиксации) для надежного соединения и зарядки.
Области применения
- Центры обработки данных (Datacenters)
- Центральные офисы операторов связи (Central offices)
- Головные станции (Head ends)
- Корпоративные сети (Enterprises)
- Аэрокосмическая промышленность (Aerospace)
- Производство и лаборатории (с ПО FiberChekULTRA)
Преимущества
- БЫСТРЕЕ: Получайте результаты за секунды с полностью автоматизированной работой. Полный цикл инспекции занимает менее 5 секунд для симплексных, 6 секунд для дуплексных и менее 10 секунд для многоволоконных (12×1) разъемов.
- ПРОЩЕ: Упростите инспекцию волокон благодаря автоматизированной проверке любых разъемов. Переключение между типами происходит мгновенно благодаря наконечникам AutoID.

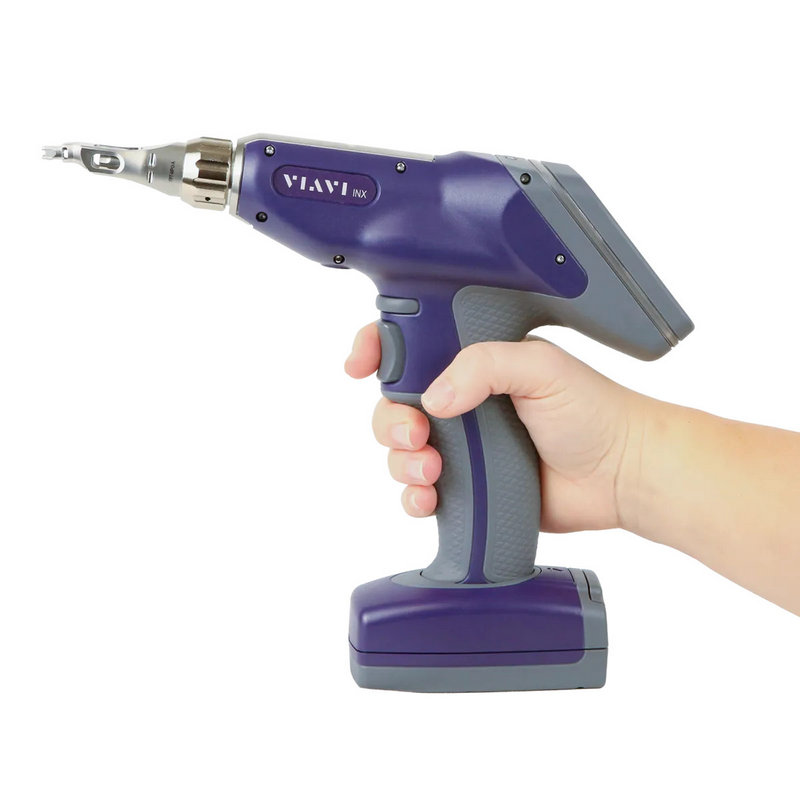

- ПРОЧНЕЕ: Убедитесь в производительности, на которую можно положиться. Прибор разработан для работы в любых условиях: прочный корпус, стальные наконечники и надежный захват.
- УМНЕЕ: Достигайте совершенства в инспекции с доверенными результатами. Точный и повторяемый анализ гарантирует обнаружение даже мельчайших дефектов, исключая ложные прохождения.
Технические характеристики (Модель INX-754)
| Параметр | Значение |
|---|---|
| Общие | |
| Тип продукта | Автоматизированный инспекционный зондовый микроскоп |
| Модель | INX-754 |
| Описание модели | Автоматизированная инспекция и анализ симплексных, дуплексных и многоволоконных разъемов, проводное подключение USB-C (без возможности добавления беспроводной связи), быстросменная аккумуляторная система увеличенной емкости 50 Вт·ч. |
| Поддерживаемые разъемы | Симплексные, дуплексные, многоволоконные (ряды ≤2, волокон в ряду ≤16) |
| Оптические характеристики | |
| Поле зрения (FOV) | Многоволоконные: 6400 x 1425 мкм; Симплексные: 1000 x 1425 мкм |
| Режимы увеличения | Низкое, Высокое (с автоцентрированием) |
| Режимы просмотра | Живой, Проинспектированный |
| Автоматизация и анализ | |
| Фокусировка | Авто (при вставке, по нажатию), Ручная (симплекс, дуплекс) |
| Панорамирование | Авто (дуплекс, многоволоконные), Ручное (многоволоконные) |
| Анализ изображений | Авто: IEC 61300-3-35 редакция 2 и 3, Пользовательский |
| Время автофокуса + панорамы + анализа | Симплекс: ≤4 с, Дуплекс: ≤5 с, MP0 12×1: ≤8 с |
| Время автосохранения | Симплекс: ≤1 с, Дуплекс: ≤1 с, MP0 12×1: ≤2 с |
| Память результатов | |
| С изображениями | Симплекс: ≤10 000, Дуплекс: ≤5 000, MP0 12×1: ≤1 500 |
| Без изображений | Симплекс: <850 000, Дуплекс: <680 000, MP0: <280 000 (или пропорционально) |
| Интерфейсы и индикация | |
| Дисплей | 2.4-дюймовый цветной сенсорный экран с подсветкой (320×240 пикс.) |
| Кнопки управления | Питание, Спуск/Захват, Колесо прокрутки |
| Индикаторы статуса | Светодиодное кольцо, индикатор питания/зарядки, динамик |
| Проводная связь | Порт USB-C с поддержкой фиксации (зарядка и передача данных) |
| Беспроводная связь | Отсутствует (модель только с проводным подключением) |
| Точка крепления | Резьбовое гнездо 1/4 дюйма, 20 нитей на дюйм (1/4-20) |
| Питание | |
| Источник питания | USB AC адаптер (USB A: 5В/2.1А, USB C PD: 5В/9В/15В/3.0А), разъем DC (15В/3.0А) |
| Аккумулятор (сменный) | BATTERY-50WH: Литий-ионный, 50 Вт·ч (увеличенной емкости) |
| Время работы (MP0 12×1, 1 тест/мин) | >12 часов |
| Время работы (MP0 12×1, 4 теста/мин) | >8 часов |
| Условия эксплуатации и физические параметры | |
| Рабочая температура | от 0 до 40 °C |
| Рабочая влажность | от 0 до 90% без конденсации |
| Температура хранения | от -20 до 60 °C |
| Размеры (Д x В x Ш без наконечника) | 253 x 228 x 96 мм |
| Вес (без наконечника) | 0.77 кг |
| Программное обеспечение и совместимость | |
| VIAVI TPA | Совместимость с VIAVI Mobile Tech (требуется беспроводная связь, отсутствует в данной модели) и StrataSync |
| ПО для отчетов | ReportPRO™ |
| Лабораторное/Производственное ПО | FiberChekULTRA |
| Наконечники (AutoID) | |
| Типы | Для симплексных, дуплексных и многоволоконных разъемов (ряды ≤2, волокон/ряд ≤16) |
| Конструкция | Из нержавеющей стали с резьбовой монтажной гайкой и проушиной для страховочного троса |
| Идентификация | Встроенная технология AutoID |
| Комплектация и аксессуары (примеры) | |
| Номер для заказа (модель) | INX-754 |
| Типовые комплекты (напр., INX-764-HYP-KIT3) | Микроскоп INX 764, наконечники (MP0/PC, MP0/APC, LC/PC, LC/PC Duplex), переходники (MP0, LC duplex), чехлы для наконечников, ЗУ, кабель USB, кейс для переноски. (Аналогичные комплекты доступны для INX-754) |
| Основные аксессуары | Запасной аккумулятор BATTERY-50WH, кобура FPP-INX7-HOLSTER, кабель USB-C, блок питания FPP-PS1. |
| Планы поддержки VIAVI Care | Доступны планы BronzeCare, SilverCare, MaxCare для технической поддержки, ремонта, калибровки и приоритетного обслуживания. |
Детали
| Бренд | VIAVI Solutions |
|---|---|
| Тип | Видеомикроскоп |
