BigTao-V BigTao-P Сетевой тестер L2-3 (4-7 с модулями APP)
Тестовый центр BigTao-V и Р обеспечивает тестирование маршрутизаторов, коммутаторов, межсетевых экранов, хPON и радиооборудования 400 МГц-8 Ггц от 10 Мбит до 400 Гбит при разработке НИОКР, серийном производстве и полевом обслуживании телекоммуникационных сетей.
Description

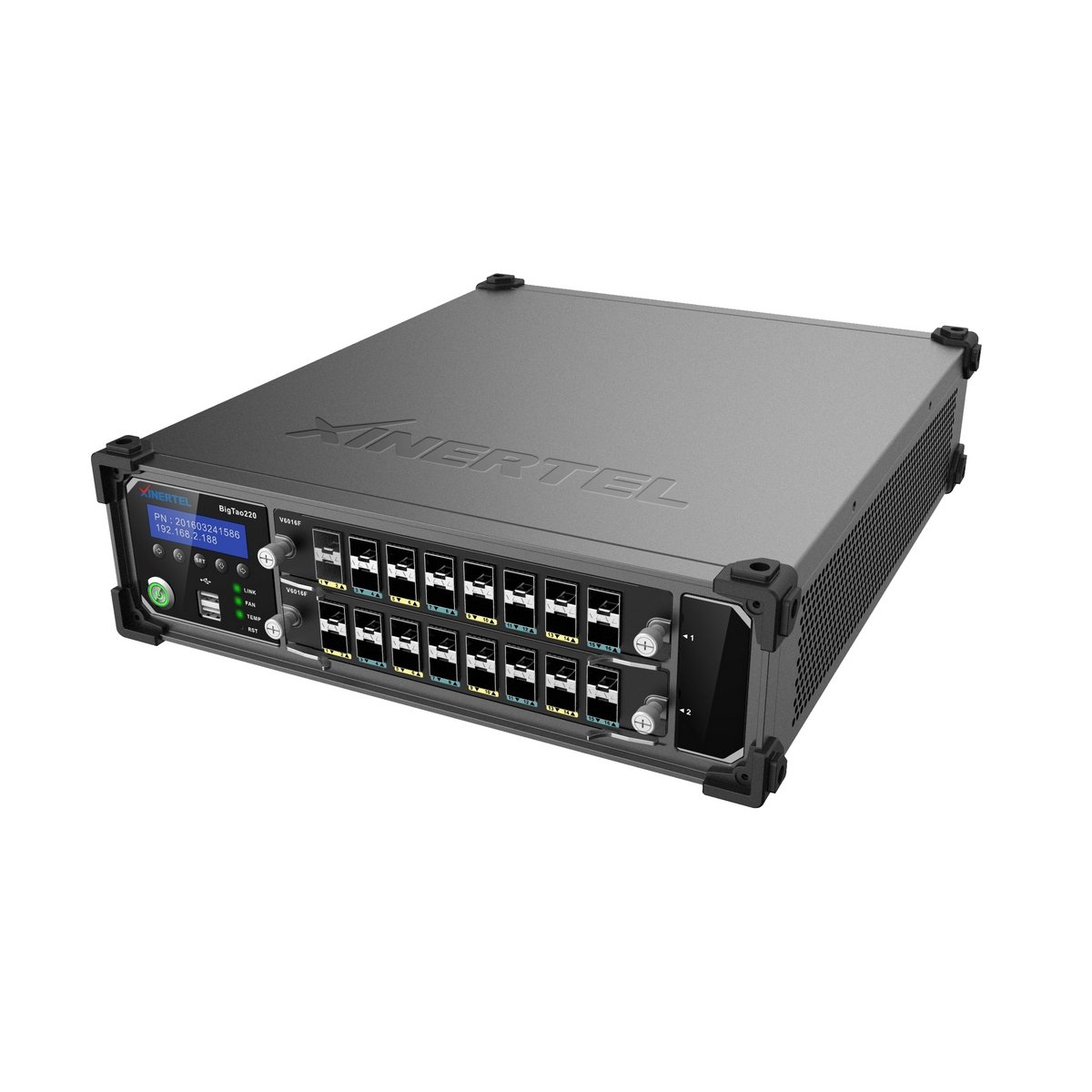

Сетевые тестеры серий BigTao-V предназначены для генерации и анализа тестового трафика всех протоколов L2-3 включая RFС2544, Y.1564 в реальном масштабе времени для исследований, разработок маршрутизаторов, коммутаторов, xPON устройств, обслуживания сетевого оборудования и каналов связи. Серия BigTao-P предназначена для тестирования серийно выпускаемой продукции при приемосдаточных и ускоренных ресурсных испытаний включая радио маршрутизаторы в диапазоне 400 МГц -8 Ггц. Оба варианта тестеров имеют модульную конструкцию, имеет 2 или 6 слотов для сменных модулей, поддерживают любую комбинацию тестовых модулей от 10M до 400G , поддерживает многоскоростной интерфейс 100G (10G/25G/40G/100G) с наименьшими размерами и мощностью. Поддерживает тестовые модули V2-400G-2QDD-Q 50G/100G/200G/400G. Тестер с самым низким потреблением 47Вт. Модель BigTao-220 (V серия) и BigTao-210 (Р-серия) на 2 модуля и до 32 портов Ethernet может применятьcя как портативный сетевой тестер для обслуживания и эксплуатации сетей Ethernet/IP.
Тестовое программное обеспечение ПК Renix 3 поставляется с тестерами серии BigTao-V-220/6200 для тестирование трафика по протоколам уровней 2-3. С тестерами серии BigTao-P-210/6100 поставляется ПО на ПК TeleATT для автоматизации тестирования большого количества устройств одновременно и для интеграции в производственную систему MES автоматизации производственных процессов. Также в составе тестеров BigTao-P-210/6100 поставляется ПО на ПК TeleExplorer для генерации и анализа трафика на 2-3 уровнях.
Основные возможности BigTao-V и P
- Базовые платформы BigTao-6200 и -6100 имеют 6 слотов для тестовых карт, до 96 портов 1G, 48 портов 10G, 24 портов 100G и до 6 портов 400G и в любой комбинации модулей.
- Поддерживаются тестовые вставные модули серий V2, V6000, V8000, Р2, Р6000, Р8000 различной портовой емкости на скоростях 400G, 100G, 50G, 40G, 25G, 10G, 5G, 2.5G, GE, 100М, 10М.
- Поддержка протоколов уровня 2-3, многоадресной рассылки, доступа и др.
- Поддержка протоколов 4-7 уровней модулями V2-APP (BigTao-V) 10M-10G
- Поддержка эталонных тестов RFC2544, RFC2889, RFC3918, Y.1564
- Поддержка IPv6/4
- Удаленное многопользовательское управление по Ethernet
- Внешняя синхронизация РТР-1588, 1PPS, 10МГц, IRIG-B и от приемника GNSS
- Каскадирование и синхронизация нескольких блоков BigTao в одну распределенную тестовую систему, интеграция по API
Тестер BigTao состоит из базового блока платформы (шасси), тестовых сменных модулей серии V, P и тестового программного обеспечения Renix (V 2-3 уровни OSI), ALPS (4-7 уровни OSI), TeleExplorer (P), TeleATT для генерации и анализа тестового трафика.
Поддерживаются протоколы 2-3 уровней OSI RIPv1v2, RIPng, OSPFv2-v3, ISISv4-v6, BGP, BGP4+ Routing Protocol, LDP, MPLS, L3VPN, VPLS, VLL, 6VPE, 6PE, IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSM v4/v6, RFC2544, RFC2889, RFC3918, Asymmetric Performance Test Package, PPPoE Client/Server, DHCPv4 Client/ Server, DHCPv6 Client/Server, DHCPv6 PD Client/Server, L2TPv2. 802.1x Access Protocol Test Package, VXLAN, EVPN, LACP Protocol Test Package и др.
Протоколы 4-7 уровней — TCP, UDP, SCTP, WebSocket, DNS, HTTP, HTTPS, HTTP2, FTP, SSH, Telnet, TFTP, RTMP, H.225, H.245, SMB, RPC, ONVIF, приложения чата (SKYPE, QQ, WeChat и т. д.) .), почтовые приложения (SMTP, POP3, IMAP), игровые приложения, видеоприложения (Tencent Video, iQiyi, HLS и др.),Загрузка приложений (BitTorrent, eDonkey, Thunder и др.), приложений социальных новостей (Tiktok, Toutiao и др.), Платежные приложения, приложения баз данных (Oracle, MySQL, MSSQL, PGSQL , IEC104, MODBUS, OPC UA, OPC DA, ENIP, MQTT, Profinet, VoIP (SIP/RTP, голосовой кодек (PCMU, PCMA, G.723, G.728, G.729, G.726-32, G.729AB, G.729A, G.723.1), оценка MOS), IPTV (RTSP/RTP, многоадресная рассылка, видеокодек (H.261, H.262/MPEG-2, H.263, H.264, H.265, MPEGTS), DDoS-атаки L2/L4 (ARP/ICMP/UDP/TCP/IP/IGMP) и атаки приложений L4/L7 (DNS Reflect, медленная атака Slowloris и т. д.) и более 60 DDoS-атак, IPv4, IPv6, 802.1Q (QinQ), клиент и сервер DHCP v4/v6, клиент и сервер PPPoE v4/v6, IPsec v4/v6, GTP, 802.1x (MD5/TLS/TLS1.1/TLS1.2/TTLS) , SSL VPN (IP/TCP+UDP/TCP/UDP), SRv6 BE/TE и др.
Платформа BigTao конфигурируется установкой требуемых типов тестовых модулей и установкой ПО Rinex и ALPS с требуемыми лицензиями протоколов тестирования на L2-3 и 4-7 уровнях. Серия BigTao имеет две модели: BigTao-220 (2 слота, портативная версия) и BigTao-6200 (6 слотов, лабораторная версия)
Номенклатура тестовых модулей серии V:
| V6004C | 4 Ports RJ45 1G Function Test Module |
| V6004F | 4 Ports SFP 1G Function Test Module |
| V6008C | 8 Ports RJ45 1G Function Test Module |
| V6008M | 4 Ports RJ45 + 4 Ports SFP 1G Function Test Module |
| V6016C | 16 Ports RJ45 1G Function Test Module |
| V6016F | 16 Ports SFP 1G Function Test Module |
| V6016M | 8 Ports RJ45 + 8 Ports SFP 1G Function Test Module |
| V8004F | 4 Ports SFP+ 10G Function Test Module |
| V8008F | 8 Ports SFP+ 10G Function Test Module |
| V8008D | 8 Ports SFP+ 1G/10G Function Test Module |
| V2-1G-8M-TSN | 8 Ports RJ45/SFP 1G Combo Function Test Module |
| V2-10G-8C-Q | 8 Ports RJ45 10G Five Speed Function Test Module |
| V2-100G-2QSFP28-S | 2 Ports, Single Speed 100G Function Test Module |
| V2-100G-2QSFP28-D | 2 Ports, Double Speed 25G/100G Function Test Module |
| V2-100G-2QSFP28-T | 2 Ports, Trible Speed 10G/40G/100G Function Test Module |
| V2-100G-2QSFP28-Q | 2 Ports, Quadra Speed 100G Function Test Module |
| V2-100G-4QSFP28-S | 4 Ports, Single Speed 100G Function Test Module |
| V2-100G-4QSFP28-D | 4 Ports, Double Speed 25G/100G Function Test Module |
| V2-100G-4QSFP28-T | 4 Ports, Trible Speed 10G/40G/100G Function Test Module |
| V2-100G-4QSFP28-Q | 4 Ports, Quadra Speed 100G Function Test Module |
| V2-400G-2QDD-Q | 2 Ports, Quadra Speed 50G/100G/200G/400G Function Test Module |
Модули серии Р:
| P6012C Test Module | 12 Ports RJ45 1G Test Module |
| P6016C Test Module | 16 Ports RJ45 1G Basic Tesdt Module |
| P6016D Test Module | 12 Ports RJ45 and 4 Ports SFP 1G Basic Tesdt Module |
| P6016E Test Module | 8 Ports RJ45和8 Ports SFP 1G Basic Tesdt Module |
| P6016F Test Module | 16 Ports SFP 1G Basic Tesdt Module |
| P8004F Test Module | 4 Ports SFP+ 10G Basic Tesdt Module |
| P8008F Test Module | 8 Ports SFP+ 10G Basic Tesdt Module |
| P2-10G-8C-QTest Module | 8 Ports RJ45 10GFive Speed Basic Tesdt Module |
| P2-100G-2QSFP28-STest Module | 2 Ports ，Single Speed 100G Basic Tesdt Module |
| P2-100G-2QSFP28-DTest Module | 2 Ports ，Double Speed 25G/100G Basic Tesdt Module |
| P2-100G-2QSFP28-TTest Module | 2 Ports ，Trible Speed 10G/40G/100G Basic Tesdt Module |
| P2-100G-2QSFP28-QTest Module | 2 Ports ，Quadra Speed 100G Basic Tesdt Module |
| P2-100G-4QSFP28-STest Module | 4 Ports ，Single Speed 100G Basic Tesdt Module |
| P2-100G-4QSFP28-DTest Module | 4 Ports ，Double Speed 25G/100G Basic Tesdt Module |
| P2-100G-4QSFP28-TTest Module | 4 Ports ，Trible Speed 10G/40G/100G Basic Tesdt Module |
| P2-100G-4QSFP28-QTest Module | 4 Ports ，Quadra Speed 100G Basic Tesdt Module |
| P6016W Wireless coupling Test Module | 16SMA Interface |
| P6016W Wireless coupling Test Module | 16SMA Interface，include 16*1-to-2 power dividers and RF cables |
| P6016W Wireless coupling Test Module | 16SMA Interface，include 16*1-to-4 power dividers and RF cables |
| P6008R Wireless Traffic loopback Test Module | 16SMA Interface |
| P6216W Wireless Traffic duplex Test Module | 16SMA Interface |
| Coupling panel antenna, RF cables, RF splitters-combiners | Antenna（400MHz-8GHz）and cables |
Additional information
| Бренд | Xinertel |
|---|---|
| Тип | Тестовая платформа |
