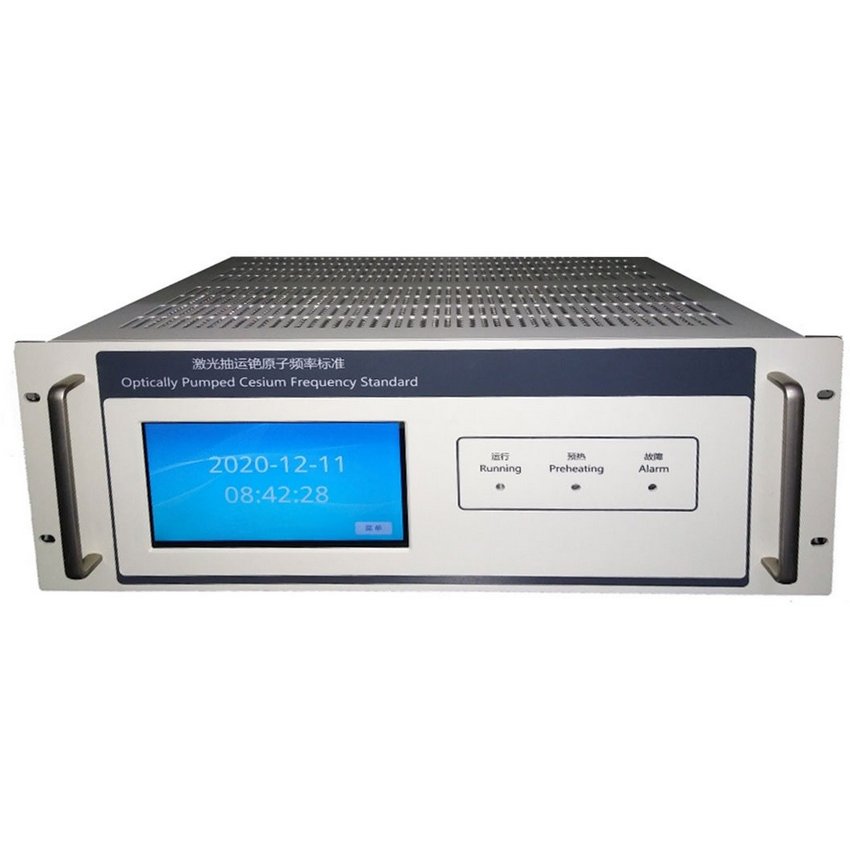

DB1024-PS Цезиевый стандарт частоты
Описание
Серия цезиевых атомных часов BD1024 использует полностью независимое решение по технологии обнаружения магнитно-выбранного состояния-оптики, защищенное правами интеллектуальной собственности. Это решение не только позволяет избежать проблем со сроком службы, связанных с традиционными магнитно-выбранными цезиевыми часами, но и эффективно решает проблемы сдвига частоты света в цезиевых часах с оптической накачкой. В результате устройство характеризуется высокой стабильностью частоты и надежностью. Серия цезиевых атомных часов BD1024, служащих первичным стандартом частоты, широко используется в таких областях, как цифровая связь, энергетика и метрология.
Особенности BD1024
- Технология обнаружения оптического магнитного состояния
- Воспроизводимость частоты: ≤3E-13
- Точность частоты: ≤±5E-13
- Долговременная стабильность: ≤2,7E-14/100 000 с
- Низкий фазовый шум: ≤115 дБн при 1 Гц
- Доступно несколько спецификаций (стандартная модель / профессиональная модель)
Характеристики BD1024
| Product Features | Specification name | Indicator parameters | ||
| RF Output | Frequency | 10MHz, 5MHz | ||
| Waveform | Sine Wave | |||
| Output Power | 13dBm± 2 | |||
| Harmonics/Spurious | ≤-40dBc/≤-80dBc | |||
| Load impedance | 50 ohm | |||
| Isolation | ≥100dBc | |||
| Channels | 10MHz/5MHz(2) | |||
| Second pulse output | Format | 1PPS | ||
| Amplitude | ≥2.4V | |||
| Pulse Width | ≥20us | |||
| Rising edge | ≤2ns | |||
| Jitter | ≤ 30ps | |||
| External synchronization 1PPS input | Amplitude | +2～+10V | ||
| Pulse Width | 100ns～100us | |||
| Rising edge | ＜50ns | |||
| Input Impedance | 50 ohm | |||
| Specification | Regular | Professional | ||
| 10MHz stability | Frequency stability | 1s | < 5.0E-13 | <5.0E-1 3 |
| 10s | < 6.5E-13 | ＜ 6.5E-13 | ||
| 100s | < 8.5E-13 | ＜ 8.5E-13 | ||
| 1000s | < 8.5E-13 | ＜ 2.7E-13 | ||
| 10000s | < 2.0E-13 | ＜ 8.5E-14 | ||
| 100000s | < 5.0E-14 | ＜ 2.7E-14 | ||
| Frequency Index | Accuracy | ＜±1E-12 | ＜±5E-13 | |
| Reproducibility | ≤ ±3E-13 | ≤ ±3E-13 | ||
| 10MHz Phase Noise | Phase Noise ( dBc/Hz) |
1Hz | ≤-115 | ≤-115 |
| 10Hz | ≤-135 | ≤-135 | ||
| 100Hz | ≤-150 | ≤-150 | ||
| 1kHz | ≤-160 | ≤-160 | ||
| ≥ 10kHz | ≤-160 | ≤-160 | ||
| Supply voltage | Supply voltage | 220VAC; optional — 48 VDC expansion input | ||
| Power consumption | ≤ 100.0W (starting) | |||
| ≤ 50.0W (steady state) | ||||
| Power interface | 220VAC national standard plug | |||
| Aviation plug — 48 VDC | ||||
| Ambient temperature | Operating temperature | 15℃~+30℃ | ||
| Storage temperature | -20℃~+50℃ | |||
| Appearance | Device size | 4U standard rack-mount (456mm × 561mm × 177mm) | ||
| Certification | Channel transport | Vibration environment test for highChannel transportation of military equipment GJB150.16A-2009 | ||
Детали
| Бренд | Chengdu Synchronization Technology |
|---|
