С1 Цезиевый первичный эталонный источник частоты

Категории: Синхронизация сетей связи, Эталонные генераторы частоты и времени Бренд: Chengdu Synchronization Technology

Описание
Детали

Описание

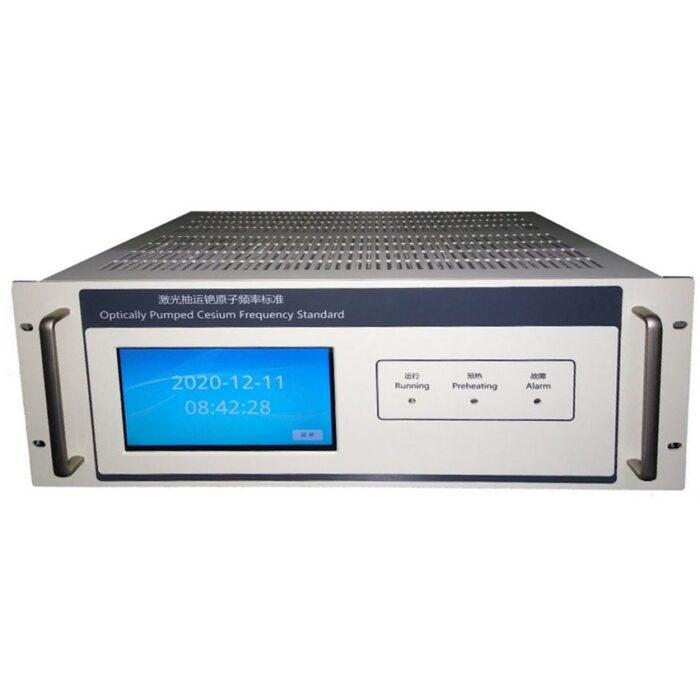

Цезиевые атомные часы с оптической накачкой серии C1 представляют собой эталонный стандарт частоты (PRS). Он использует технологию оптической накачки, которая имеет более высокую стабильность частоты и более длительный срок службы, чем традиционные атомные часы с магнитным разделением цезия.

Соответствие ITU-T G.811 PRC.
Стабильность частоты: стабильность за 1 сек. измерения частоты лучше чем 3,0^-12, кратковременная стабильность частоты лучше чем 5,0*10^-12, за 1 сек. лучше, чем 3.0*10^-12 долговременная стабильность частоты лучше чем 1,0*10 ^{− 14}.
Резервный источник питания, дополнительный встроенная резервная батарея.
Состояние цезиевых часов индицируется на ЖК-дисплее.

Технические характеристики C1

Параметр	Наименование		Значение
ВЧ выход	Частота, 2 порта		10MHz，5MHz
	Форма сигнала		sine wave
	Амплитуда		13dBm±1
	Гармоники/без-гармоник		≤-40dBc/≤-80dBc
	Импеданс		50Ω
	Уровень изоляции между портами		≥100dBc
Выход 1 сек. (1PPS)	Форма сигнала		1PPS
	Амплитуда		≥2.4V
	Длительность импульса		≥20us
	Передний фронт		≤2ns
	Джиттер		≤1ns
Вход внешней синхронизации 1PPS input	Амплитуда		+2~+10V
	Длительность импульса		100ns~100us
	Передний фронт		<50ns
	Импеданс		50Ω
Девиация Аллана	Время измерения		Standard Tube B	High quality tube H
	1s		<5.0E-12	<3.0E-12
	10s		<2.7E-12	<1.5E-12
	100s		<8.5E-13	<5.0E-13
	1000s		<2.7E-13	<1.5E-13
	10000s		<8.5E-14	<5.0E-14
	100000s		<2.7E-14	<1.5E-14
	5days		<=2.0E-14	<=1.0E-14
	Flicker floor		<=2.0E-14	<=1.0E-14
Частота	Нестабильность частоты		<±5.0E-13	<±3.0E-13
	Точность несущей		≤±5.0E-13	≤±3.0E-13
	Прогрев		30 мин. <=5.0E-13	30 мин. <=5.0E-13
	Диапазон корректировки		>=1.0E-9	>=1.0E-9
	Шаг корректировки		<=3.0E-15	<=3.0E-15
SSB Фазовый шум выхода 10MHz	Спецификация
	phase noise (dBc/Hz)	1Hz	≤-100	≤-100
		10Hz	≤-130	≤-130
		100Hz	≤-145	≤-145
		1kHz	≤-150	≤-150
		≥10kHz	≤-150	≤-150
Электро питание	Напряжение	220VAC, 27VDC
	Энергопотребление	≤100.0W (прогрев)；≤100.0W (максимальное потребление)
	Разьем	220 VAC National standard plug; aviation plug 27 VDC
Интерфейсы управления и интеграции	На задней панели	RS-232С, USB-B
Температура	Рабочая	15°C~+40°C
	Хранения	-20°C~+50°C
Размеры, вес		482mm x565mm x192mm, 30 кг
Опции поставки	C1-H-S	C-1- ① ② Стандартный вариант – C1-BC
		① Stability Options: B (Standard Tube), H Ultra High Performance)
		② Phase Noise Options: C(Normal), S(Super Low Phase Noise)
Срок службы	Гарантия цезиевой трубки	≥10 лет стандарт		≥5 лет High quality
