Описание

Чрезвычайно низкий уровень фазового шума и стабильность частоты для точного хронометража и метрологии

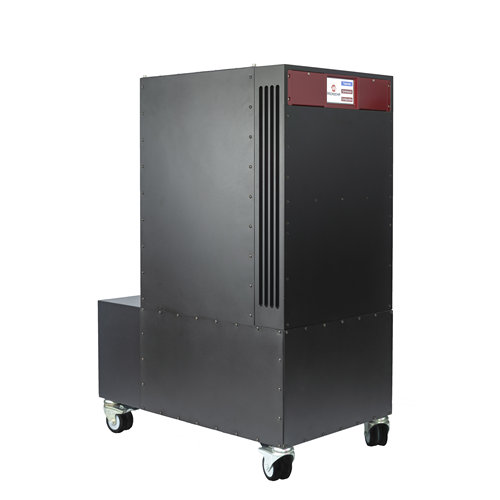

Расширяя наследие самого широко распространенного в мире активного водородного мазера, Microchip MHM-2020 усовершенствовал уникальную конструкцию Auto-Tune MHM-2010, перепроектировав электронику и программное обеспечение для достижения еще большей стабильности.
Способный достигать скорости дрейфа <3 × 10-16 в день наряду с улучшенной устойчивостью к окружающей среде, MHM-2020 был разработан для приложений, требующих чрезвычайной стабильности частоты и низкого фазового шума.
Разработанные, изготовленные и испытанные в США с прицелом на длительную эксплуатацию, 95% Maser, построенных на специализированном предприятии Microchip Maser с 1999 года, все еще находятся в эксплуатации. Каждый MHM-2020 изготавливается в соответствии со строгими стандартами качества и перед развертыванием проходит всестороннее тестирование производительности.

Автонастройка с компенсацией дрейфа

MHM-2020 включает в себя систему автоматической регулировки частоты для поддержания постоянной частоты резонатора относительно линии излучения водорода. Этот метод позволяет мазеру обеспечивать долговременную стабильность, которая приписывается только самым стабильным атомным стандартам цезия.
Теперь, сочетая эту технологию с новым интегрированным программным обеспечением для компенсации дрейфа, с MHM-2020 можно стабильно достигать ежедневных показателей старения <3 × 10-16.

Улучшенная чувствительность к окружающей среде

Maser спроектирован так, чтобы выдерживать переменное напряжение, температуру и магнитное поле. Благодаря тщательному выбору электроники и контролю производственного процесса каждый MHM-2020 разработан для достижения чувствительности к температуре и магнитному полю <8 × 10–15/ºC и <2 × 10–14/Гаусс соответственно.

Выходы

MHM-2020 обеспечивает несколько выходов 5, 10 и 100 МГц и 1PPS. Можно заказать несколько конфигураций для оптимизации различных приложений.

Опция выхода с низким фазовым шумом

MHM-2020 может быть настроен на заводе с низким уровнем фазового шума, что позволяет выполнять измерения с более высоким разрешением в РСДБ-приложениях.

Низкая стоимость владения в течение всего срока службы, эксплуатация без обслуживания

Стоимость владения активными мазерами в течение всего срока службы является важным фактором. MHM-2020 рассчитан на длительный срок службы и низкие эксплуатационные расходы. Запаса водорода хватает более чем на 20 лет работы. Эффективный переключатель состояния водорода минимизирует нагрузку на ионные насосы (< 0,01 моля в год), а сами насосы рассчитаны на срок службы более 20 лет при номинальном потоке водорода. Покрытие колбы TeflonTM практически исключает необходимость повторного покрытия и имеет подтвержденный срок службы более 20 лет. В случае необходимости MHM-2020 предназначен для замены модуля на месте.

Обновите свой существующий Maser

Мы позаботились о том, чтобы ведущий в отрасли MHM-2010 Maser, развернутый в полевых условиях, мог быть модернизирован до нового MHM-2020 в зависимости от возраста устройства. Для получения подробной информации обратитесь к местному представителю Microsemi.

Ключевые особенности

• Мониторинг телеметрии через сенсорный экран и безопасный Ethernet
• Специальная клавиатура или USB/последовательный порт (защищенный) обеспечивают гибкость управления прибором
• Режим компенсации дрейфа, позволяющий снизить дрейф до <3 x 10-16/день (обычно через 3 месяца)
• Низкое потребление водорода для продолжительной работы без обслуживания и подтвержденный срок службы более 20 лет
• Внутренние часы Time-of-Day для внутренней отметки времени данных
• Опция синхронизации 1PPS для точной калибровки по GNSS
• Несколько вариантов выхода 1PPS и RF (5, 10 или 100 МГц)
• Вариант с низким фазовым шумом
• Запасная батарея
• CE-совместимый
