Высокопроизводительный сервер IEEE 1588.

Категории: , Бренд:

Описание

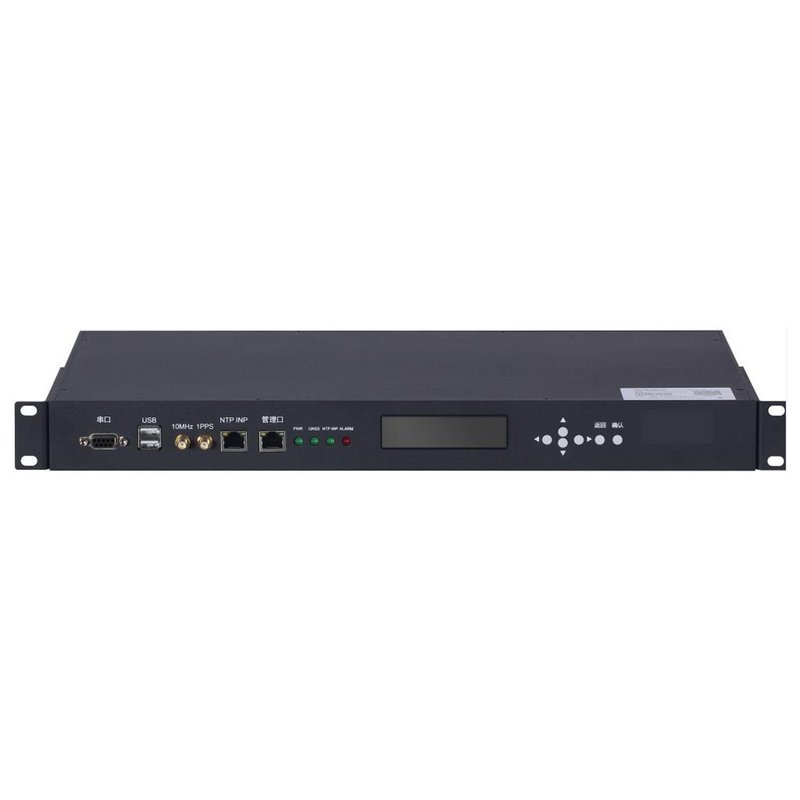

T-30 — это высокопроизводительный сервер времени стандарта PTP IEEE 1588v2. Точность РТР <=+-40 нс от шкалы UTC. Точность частоты E1 по G.811 не хуже +-3Е-12.

Функциональные особенности T-30

  • Модульная конструкция 1U, поддержка горячей замены модулей;
  • Опции генераторов кварц OCXO, рубидий;
  • На задней панели 2 слота для модуля PTP/SyncE на 5 портов, модуля MIO Combo 2xRJ45/1xRJ48/2xBNC E1, ToD, PPS, 10MГц;
  • опция с портами 1/10GE;
  • Поддержка телеком профилей РТР для уровней L2 и L3;
  • 2 сменных модуля питания DC — 48В постоянного тока с выключателями;
  • Приемник ГНСС Глонасс, GPS, Beidou;
  • Поддержка управления по 1GE RJ45 веб-интерфейсу, RS232, USB

Интерфейсы (состав конфигурируется при заказе)

Входы:

  • 1×PTP/SyncE на модуле Ethernet-5на задней панели
  • 1×E1 (BNC, 75Ω)
  • 1×E1 (RJ48, 120Ω, программируемый вход-выход)
  • 2×1PPS+ToD (RJ45, RS422)

Выходы:

  • 4×PTP/SyncE (SFP, GE/10GE на модуле на задней панели)
  • 2×PTP/SyncE (RJ45, GE фиксированные на передней панели)
  • 1×E1 (BNC, 75Ω) на модуле MIO на задней панели
  • 1×E1 (RJ48, 120Ω) программируемый вход-выход на модуле MIO
  • 2×1PPS+ToD (RJ45) на модуле MIO

Технические характеристики T-30

Параметры Значения
Frequency Frequency Accuracy ≤ ± 2E-13 (Lock with GNSS)
Pull-in Range ± 1.6E-8
Hold-in Range ± 1.6E-8
Jitter ≤0.01UI
Phase Transient ≤61ns
Phase Discontinuity ≤61ns
Keeping Ability ≤ ± 3E-11/1day (OCXO)
Time PTP Accuracy ≤ ± 40ns (Lock with GNSS)
1PPS+ToD Accuracy ≤ ± 40ns (Lock with GNSS)
PTP Client Capacity 512 на скорости 128 запросов в сек
Holdover ≤± 5us /24 часа (OCXO)
Power -48V DC  1+1 резервирование
Power Consumption ≤ 25W
Ambient Environment Temperature OCXO -10℃~+55℃
Humidity 5~95% (Non-condensing)
Dimension 440 x 280 x 44mm (1U)
Weight ≤ 6kg



Коды для заказа

Шасси Т-30 (включает 2 модуля питания 48В, GNSS приемник)
Модуль Ethernet 5 портов — Т-2007
Модуль комбо MIO 2хRJ45/1xRJ48/2xBNC — Т-3010
Опция генератора OCXO — Т-3002
Опция генератора Rubidium — T-3003
Антенный комплект GNSS — длина кабеля до антенны м (Включает антенну GNSS GPS-Глонасс, блок коаксиальный грозозащиты, 2 кабельных сборки LMR-240, кабельный адаптер 1м RG-58 на разьем GNSS на задней панели)

Детали

Бренд

SyncStar
Тип

Сервер времени
