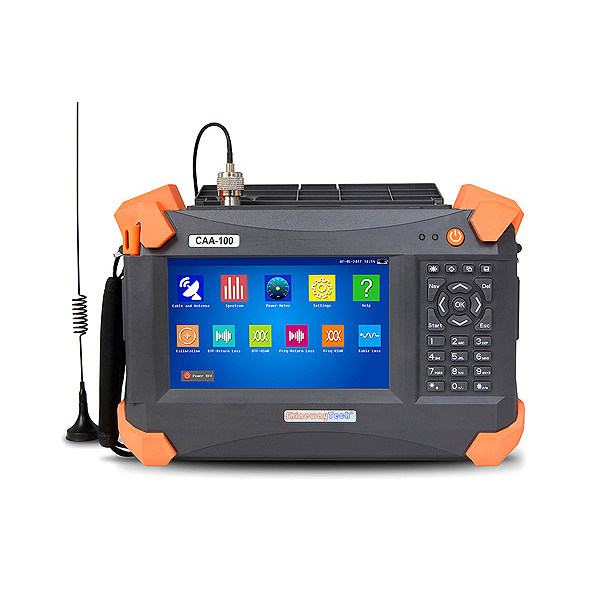

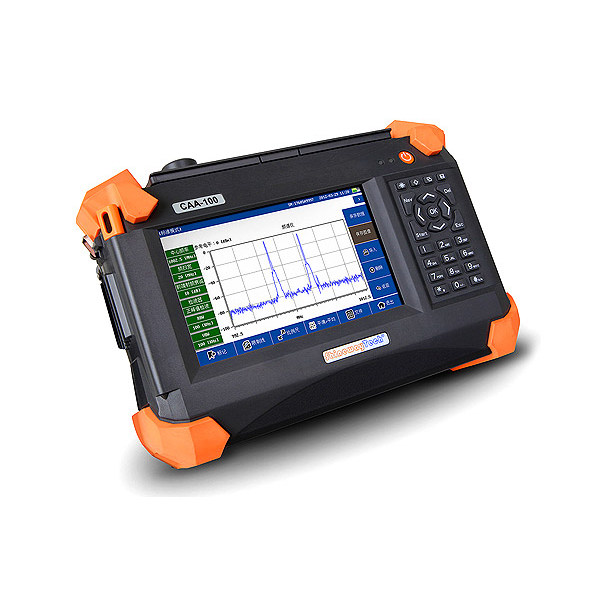

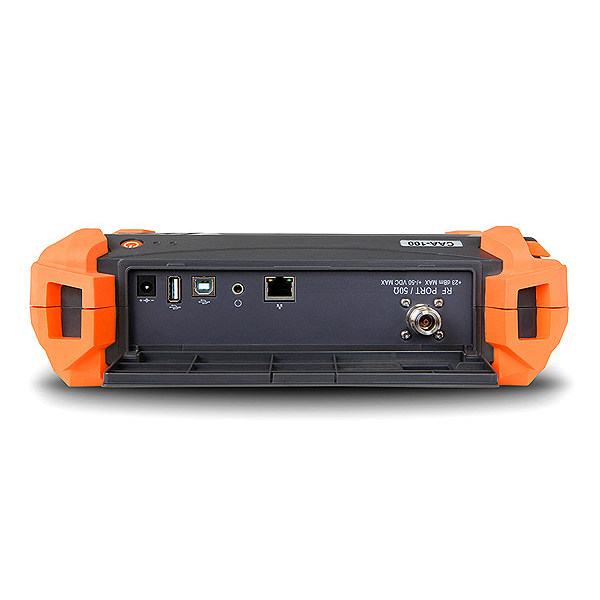

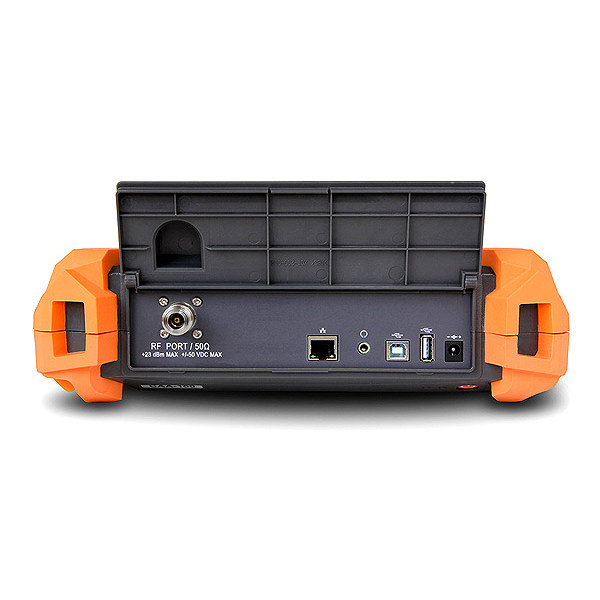

Анализатор кабелей и антенн ShinewayTech® CAA-100A с анализатором спектра может тестировать DTF / возвратные потери частоты, КСВН, потери в кабеле, мощность радиочастот и спектр.

CAA-100A объединяет две функции: измерения кабелей и антенн и анализ спектра. Анализатор кабелей и антенн с диапазоном частот 1 МГц – 6 ГГц и динамическим диапазоном 60 дБ подходит для систем 2G / 3G / 4G / 5G / WLAN / WiFi / WiMAX и т. д.

Модуль анализа спектра поддерживает частоту 300 МГц – 4 ГГц и динамический диапазон 100 дБ. Серия CAA-100A является важным измерительным прибором для тестирования новых поколений беспроводных сетей и распределения сигнала внутри помещений.

Функциональные особенности CAA-100A

• Анализатор кабелей и антенн, анализатор спектра, измеритель мощности ВЧ терминала и функция цифрового измерителя мощности ВЧ в линии
• Функция анализатора кабелей и антенн: диапазон частот: от 1 МГц до 6 ГГц, динамический диапазон до 60 дБ
• Функция анализатора спектра: диапазон частот: от 300 МГц до 4 ГГц, динамический диапазон до 100 дБ
• Функция анализатора кабелей и антенн и функция анализатора спектра совместно используют порт тестирования
• Подходит для систем 2G / 3G / 4G / 5G / WLAN / WiFi / WiMAX и т. д.
• Интеллектуальные расчеты пределов / маркеров / кривых
• Более 8 часов работы от батареи
• 7-дюймовый цветной сенсорный ЖК-экран
• Оптимизированное управление пакетными файлами: редактирование / удаление / фильтрация
• Превосходный интерфейс человек-машина для простоты эксплуатации

1. Многофункциональное тестирование

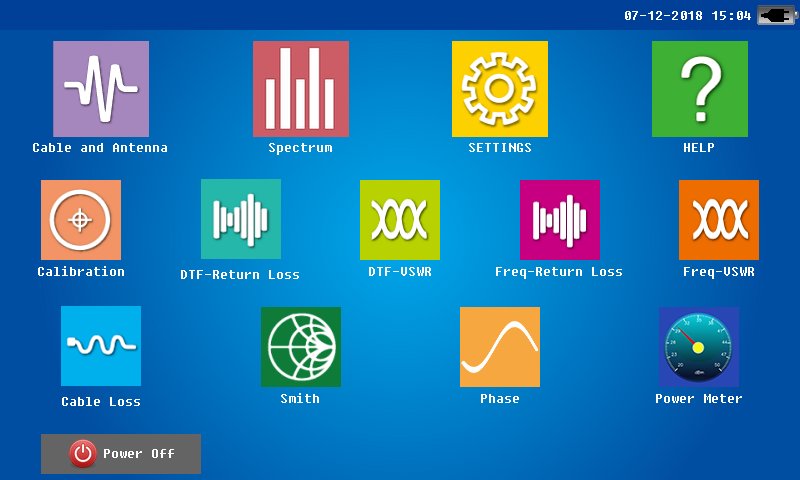

Анализ спектра, измеритель мощности, расстояние до неисправности (DTF), обратные потери, DTF коэффициент стоячей волны напряжения (КСВН), обратные потери, фаза, тестирование потерь кабеля. Интерфейс прибора спроектирован для удобства пользователей и эффективной работы.

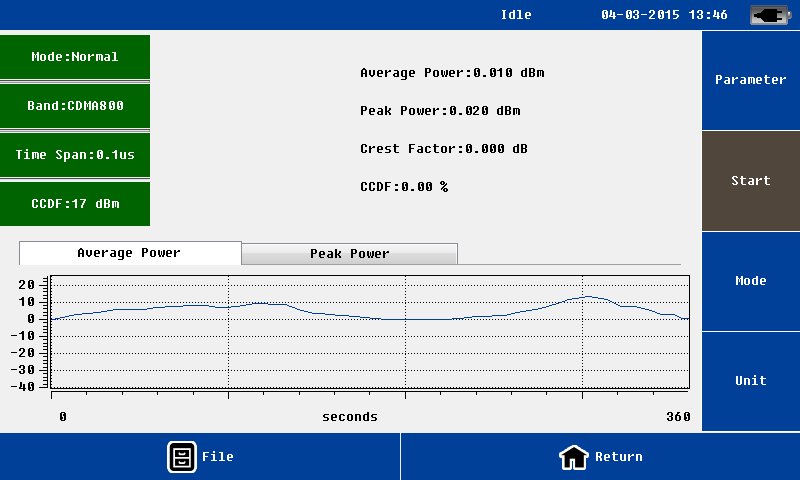

2. Дополнительный измеритель мощности

Высокоточный USB-измеритель мощности может подключаться не только к  прибору, но также и к ПК для тестирования, отображения мощности и анализа результата.

Оконечный измеритель мощности и встроенный цифровой измеритель мощности могут тестировать различные сигналы, что может удовлетворить потребности пользователей разного уровня.

3. Интеллектуальный анализ и оценка трассы

CAA-100A может точно анализировать одно- или многосегментные предельные линии, маркеры и расчет кривой.

4. Удобный и точный калибратор:

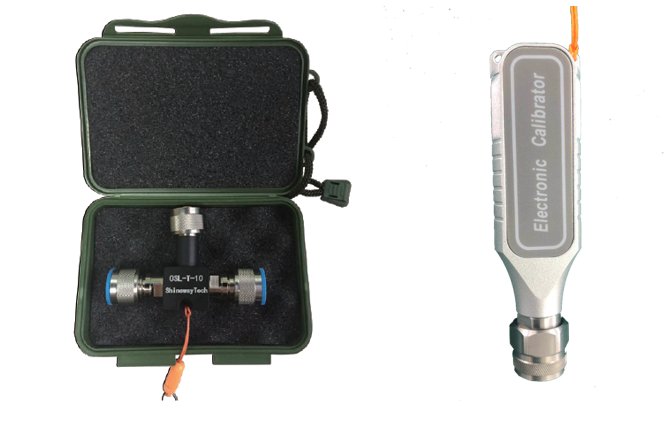

1. Электронный калибратор ECAL (стандартный)
2. 1-портовый калибровочный комплект «T-типа» (дополнительный)

Когда калиброванные точки данных уменьшаются, нет необходимости в повторной калибровке, что повышает эффективность обслуживания.

Электронный калибратор ECAL обеспечивает согласованные результаты калибровки и устраняет возможные ошибки ручной калибровки.

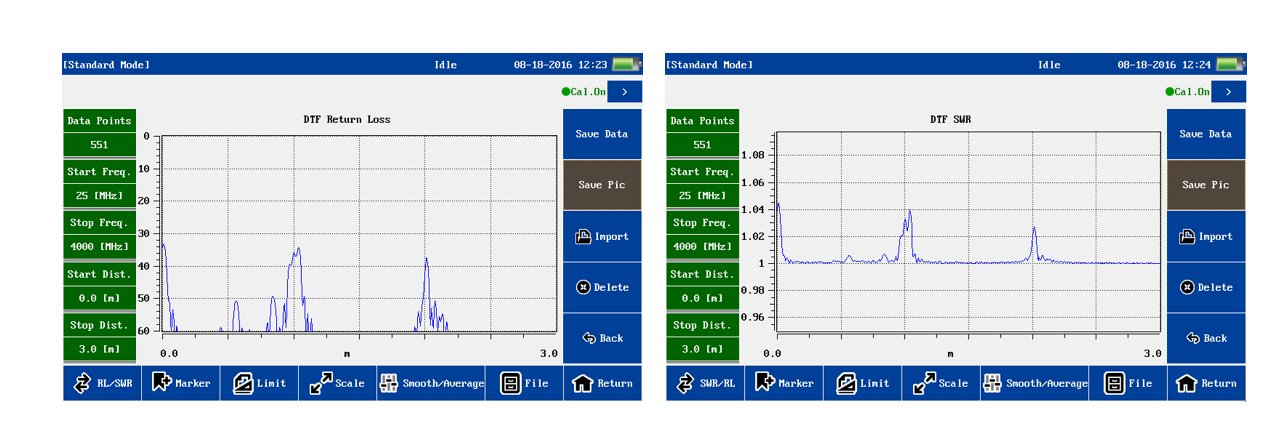

5. Мгновенное переключение обратных потерь и КСВ

Функция анализатора кабелей и антенн CAA-100A может одновременно тестировать обратные потери и КСВ и мгновенно переключать результаты.

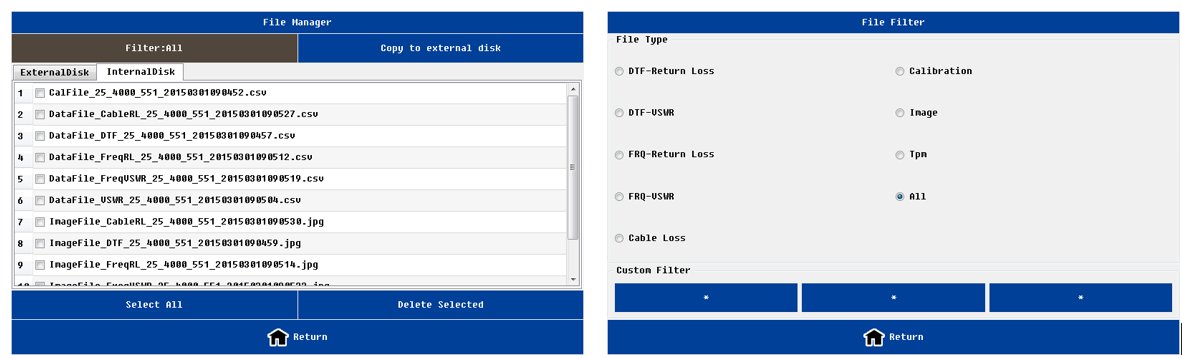

6. Оптимизированная функция управления пакетными файлами

Функция фильтра файлов CAA-100A легко реализует пакетное редактирование и анализ результатов.



7. Полевой калибровочный кабель и получение параметров

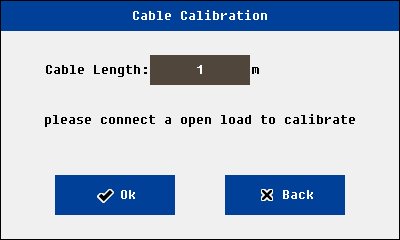

CAA-100A может предоставить пользователю ввод параметров кабеля (скорость распространения, потери в кабеле) или выбрать известный тип кабеля. Если пользователь ничего не знает о параметрах кабеля, он может выполнить полевую калибровку с помощью инструмента калибровки кабеля оборудования, чтобы получить точные параметры кабеля.

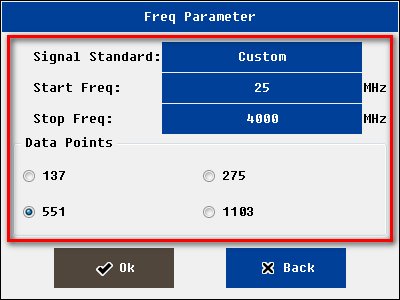

8. Ручная установка частоты или выбор предустановленной частоты

По требованию пользователю удобно вручную устанавливать или выбирать предустановленную частоту.

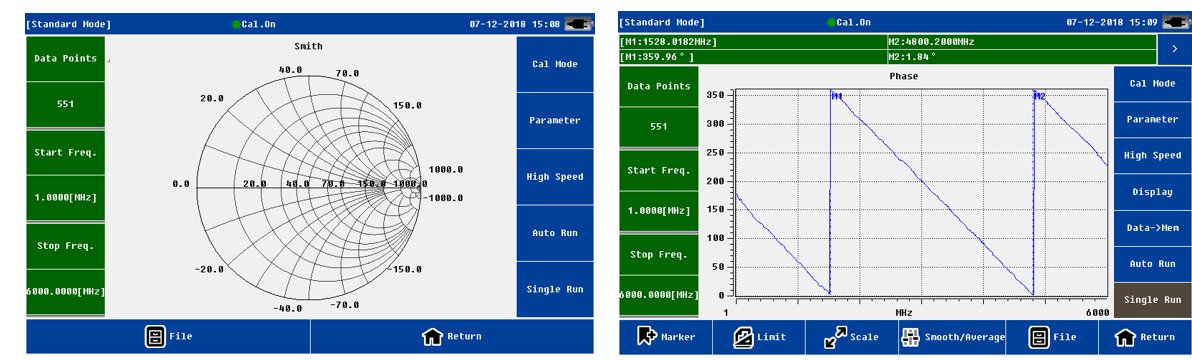

9. Тестирование фазы Смита

10. Энергосбережение, защита окружающей среды и разработка интерфейса пользователя

CAA-100A — это маломощная конструкция, имеющая перезаряжаемую литиевую батарею большой емкости и двойной источник питания от адаптера переменного тока с более чем 8 часами непрерывной работы батареи. Сочетания клавиш позволяют настроить четыре режима отображения: обычный, черно-белый, подсветка и ночное видение для различных условий.

11. Модуль анализа спектра

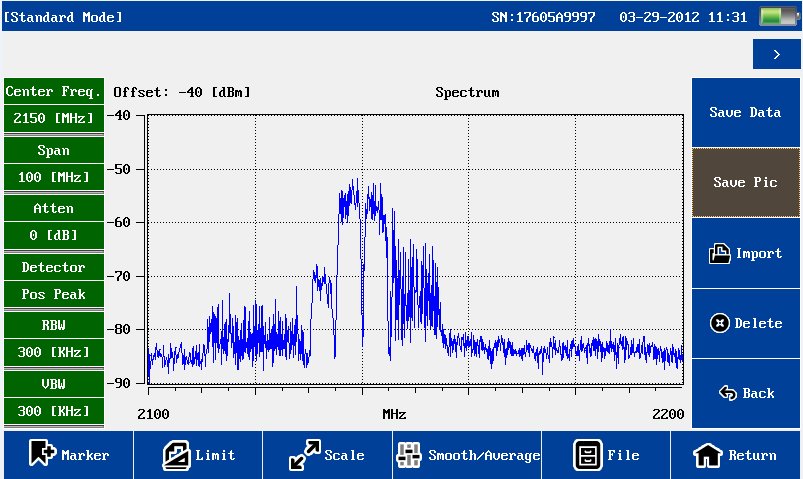

Модуль анализа спектра охватывает 300 МГц-4 ГГц, динамический диапазон 100 дБ, -130 дБм/Гц DNAL. Он может обеспечивать измерение спектра, анализ напряженности поля, помех и другие испытания.

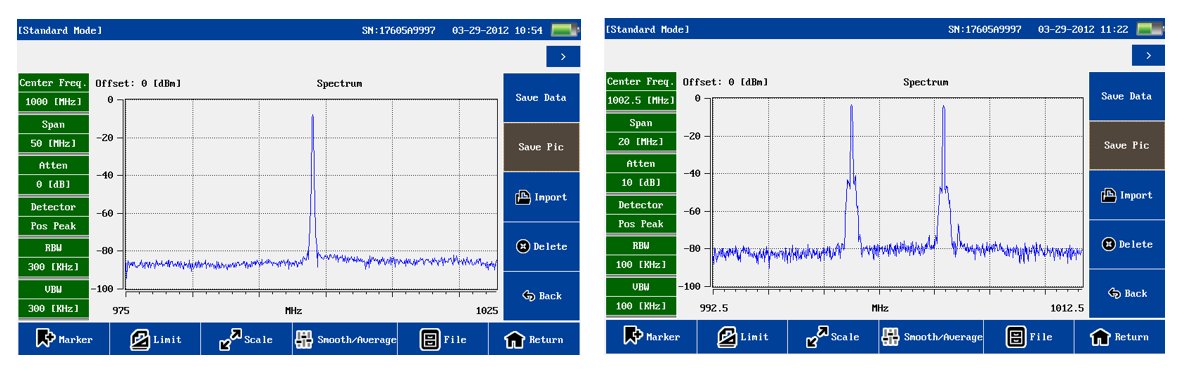

Функция тестирования спектра

Функция тестирования антенны
WCDMA

CDMA

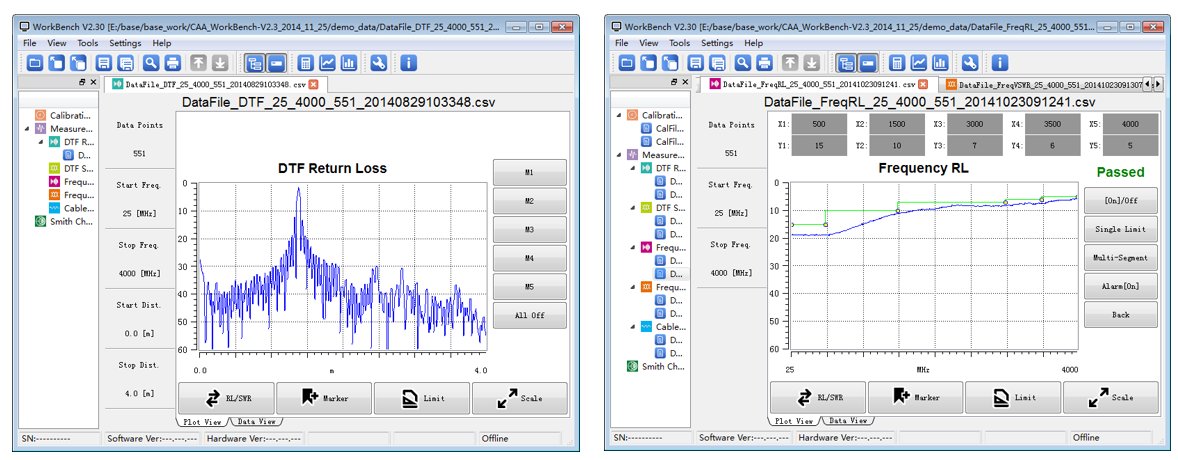

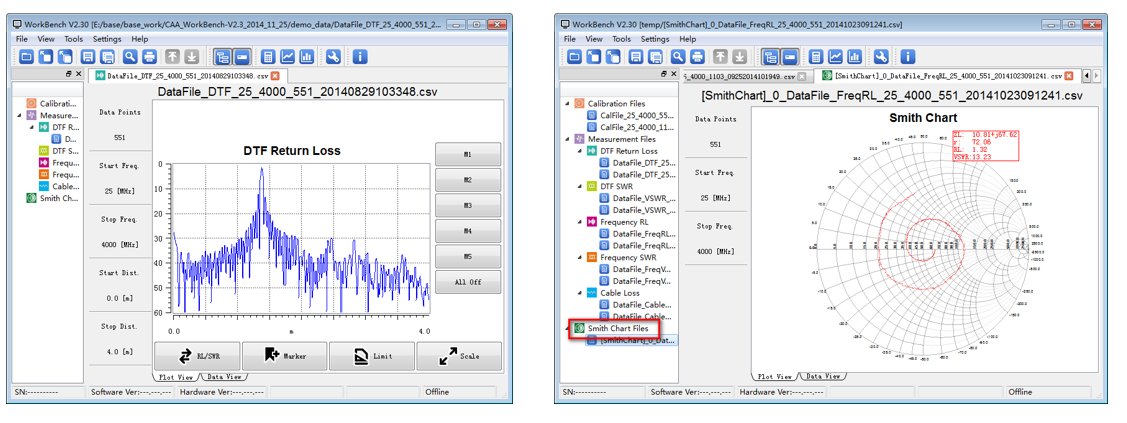

13. Программное обеспечение CAA Workbench для ПК

(1) Функция управления данными

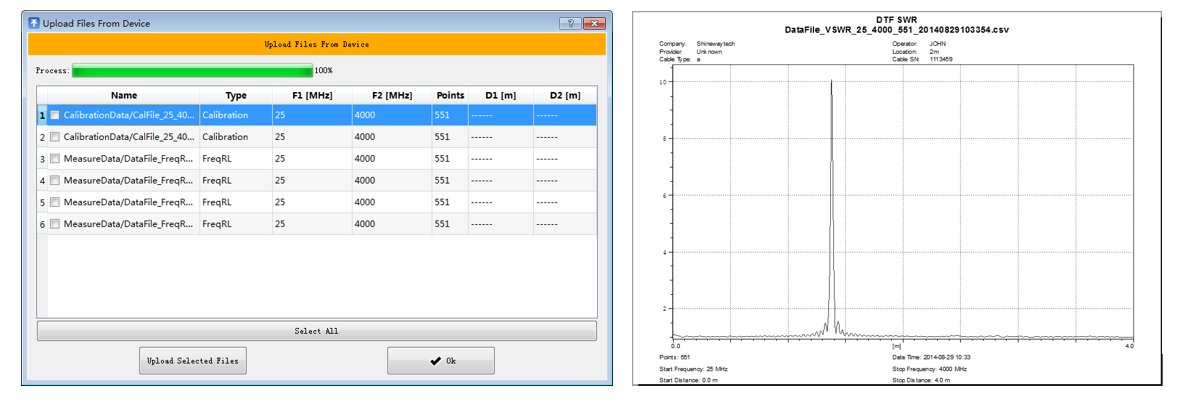

• Загрузка и выгрузка файлов между хостом CAA-100A и ПК
• Взаимодействие с файлами с ПК, включая открытие локального файла и сохранение файла на локальном компьютере
• Поддержка предварительного просмотра и печати отчетов. Полностью отображает информацию, такую ​​как название компании, параметры тестирования и время измерения и т. д.

(2) Функция инструментов приложения

• Расстояние до неисправности
• Преобразование в диаграмму Смита
• Калькулятор
• Редактирование стандарта сигнала
• Редактирование параметров кабеля

(3) Анализ данных

• Маркер
• Ограничительная линия
• Масштаб
• Переключение возвратных потерь и КСВ
